安防监控调测仪的中断点检测功能设计

来源：本站整理作者：佚名 2011-08-01 09:42:15

2．2．2 接收调理电路
接收调理电路如图4(b)所示。将发送调理电路的输出与接收调理电路的输入相连，同时连接被测电缆，M3将入射脉冲和反射脉冲降压，经M4反相后传入CPLD中的计数模块，以控制计数模块的启动和停止。其中，TVS为瞬变电压抑制二极管，是一种过压保护器件。
2．2．3 原理仿真

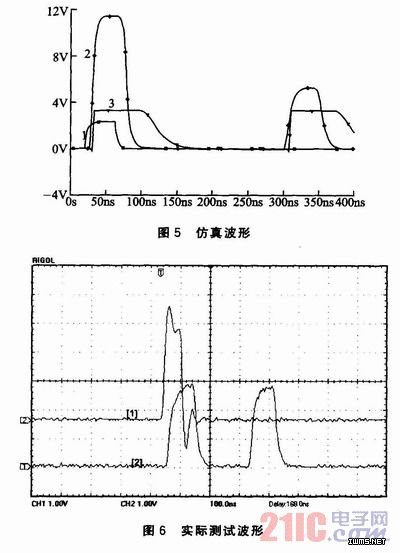

图5中，波形1为脉冲发生模块产生的测试脉冲，该脉冲输入至图4电路①中的位置。波形2为图4电路中位置的测试波形图(测试点为测试模块与被测电缆的连接点)，第一个脉冲为放大后的测试脉冲，注入被测电缆中，第二个脉冲为被测电缆断点处返回脉冲。波形3为波形2经过接收调理电路后的波形，该波形将输入至CPLD的计数模块。第一个脉冲上升沿触发计数模块开始计数，第二个脉冲上升沿触发计数模块停止计数。实际测试波形如图6所示。
