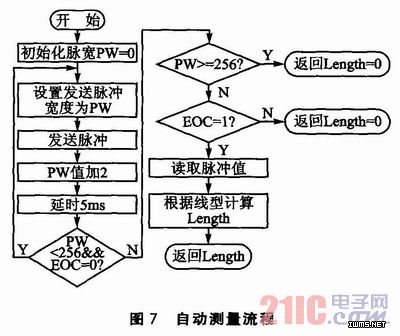

在选择好线型后，具体流程如下：
    ①首先从最窄脉冲20 ns(PW=O)开始输出，延时后检测EOC。(EOC等于0时，说明没有反射脉冲返回)；
    ②脉宽加40 ns(PW+=2)后再次输出，延时后检测EOC，如此反复，直到检测到返回脉冲(EOC=1)为止，或≥最大输出脉宽范围；
    ③当PW≥256时，超出测量范围，返回Length=0，测量失败；
    ④当EOC=1时，读取测量值，根据线缆类型计算测试线缆长度并返回Length值，否则返回Length=0，测试失败；
    ⑤将长度值进行数据转换后，使用LCD进行显示。

4 实验结果

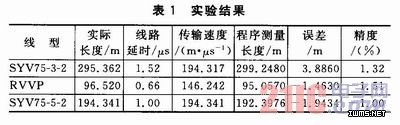

    为使测量准确，需要对不同线缆的信号传输速度进行测量。选取三种线缆，使用示波器及测试脉冲测试出各线缆的传输速度。将各速度值作为常数与计数模块计数值进行计算，即可得出对3种电缆的长度测量结果。实验结果如表1所列。

    通过对3种电缆的测试可以看出，其测试误差均在±2％以内，完全可以满足实际工程的需要。

5 结论
    本文系统论述了断点检测的实现原理，设计了相关软、硬件模块，集成到调像仪中并进行了多种线缆的标定实验。实验结果表明，该功能模块测量精度较高，完全可以满足工程现场的实际需要。
