3.1 USB3.0中SKP删除
当接收时钟域的symbol LOCk有效时，写使能才可能有效。一直可以写到FIFO处于半满状态，此时FIFO处于临界状态，读写速率的差别将导致不同阀值的触发。下图是SKP对的删除。

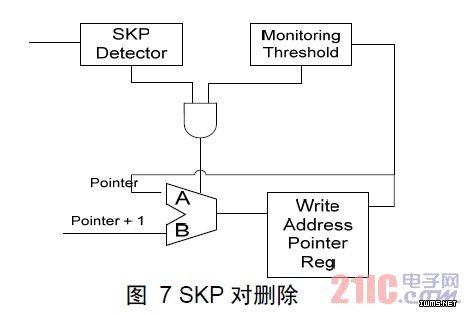

图 7 SKP对删除
检测单元用来检测进入FIFO的数据是否为SKP，起到标注SKP窗口的作用，为SKP的删除提供了窗口。阀值监测单元一直监测FIFO中有效数据的数量。如果数量大于删除阀值（FIFO中有10个有效数据），并且SKP窗口有效，那么弹性缓冲暂停指针，屏蔽SKP对，以此来达到删除SKP对的目的。但是USB3.0中的SKP都是成对出现的，因此删除SKP对的时候要注意奇偶性。
所以采用状态机来设计USB3.0中SKP对的删除，如下图。当SKP窗口无效的时候，状态处于idle；当SKP窗口有效而且删除阀值触发时，状态进入了屏蔽状态；在SKP窗口 有效的情况，屏蔽状态持续到删除阀值标志无效；当SKP窗口无效，或者删除阀值标志无效而且被屏蔽SKP个数是偶数个，则状态返回到idle状态。

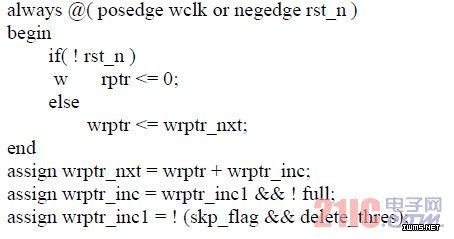

指针屏蔽verilog代码如下。
3.2 USB3.0中SKP添加
SKP添加模块包括断点保存、写指针跳跃与握手、读指针生成与输出控制模块 SKP添加发生在读时钟快于写时钟的时候，在正常情况下，弹性缓冲的读操作与普通的FIFO没有任何区别。

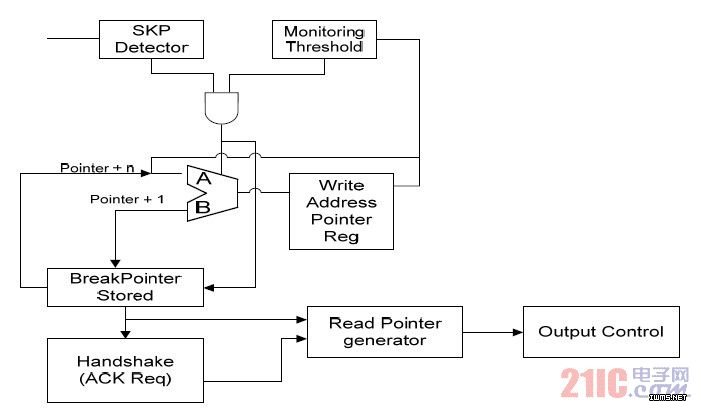

图 9 SKP添加结构
3.2.1 断点保存
在常半满模式下，读写指针相差8个时钟。因此在写指针发生事件，要经过8个左右的 时钟才能传递到读指针。在出现SKP窗口的时候，如果添加阀值标志触发，则读指针要经过8个时钟才能添加SKP。
