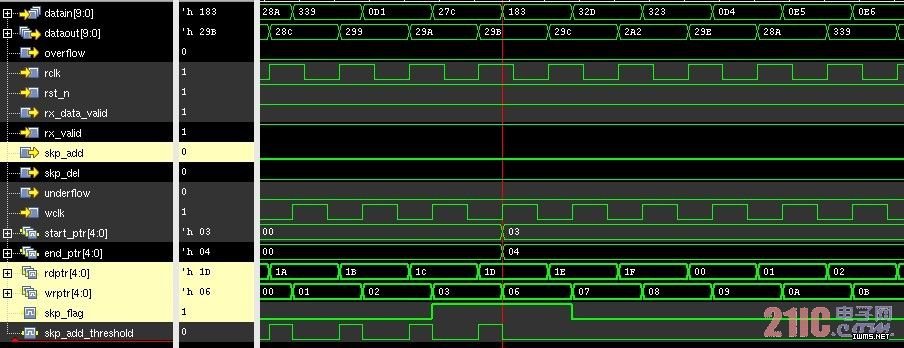

对于添加SKP对，读指针如何才能知道要添加多少呢？因此读指针需要写指针去引导。在设计中，采用了断点保存和握手来解决。在SKP窗口出现和添加阀值标志有效时候，写指针在此时计算FIFO中的有效数据个数，根据FIFO中有效数据的个数与8的差距来决定wrptr_nxt所指向的下一个指针点，这就是写指针跳跃。并且在写时钟域把当前的写指针和下一个所指向的指针点保存起来。在弹性缓冲设计中，读指针永远落后于写指针。
图 10 写指针保存断点
3.2.2 握手

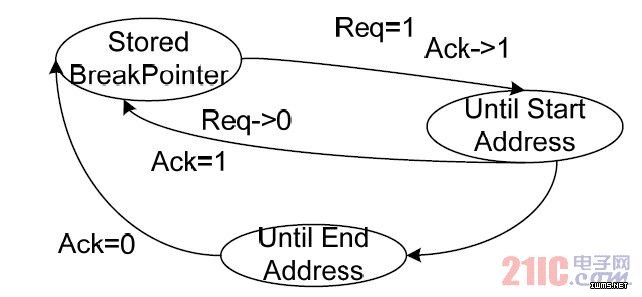

写指针在出现SKP窗口和SKP添加阀值触发的时候，发生了跳跃，并保存了断点，但这只是在写时钟域。由于读指针晚于写指针，因此采用握手来通知读时钟域何时添加SKP。如下图，当SKP窗口出现，并且添加阀值触发时，弹性缓冲保存了断点，并向读时钟域发起了请求（req），请求一直持续到读指针读到了断点的起始地址（start_rptr），此时，读指针读到了断点的起始地址，并向写时钟发送收到（ack）。当写时钟域收到读时钟域的ack信号，撤销req。读时钟域一旦读到了截止地址（end_ptr）自动撤销ack信号。在整个读时钟域的ack过程中，SKP对被添加。
图11 握手
3.2.3 输出控制

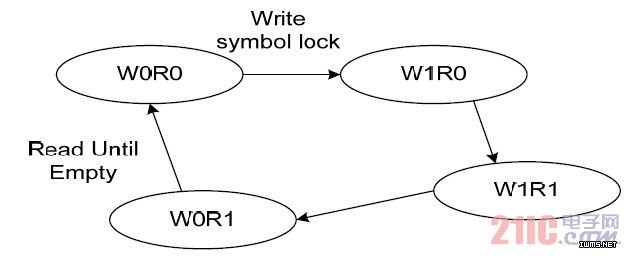

弹性缓冲FIFO读写控制的过程中，写先于读，首先根绝延迟要写到规定的要求，此时写有效读无效（定义为W1R0）。当达到规定的阀值之后，读写同时有效（W1R1）。等到写结束， 即一个包接收完毕，但是读不一定结束（W0R1），直至读到空，即所有数据已经同步到本地了（W0R0）表示此次任务结束。这种流程控制为了保持这个数据的完整性。
图 12 读写流程控制
USB协议中明确规定SKP对为2个连续的SKP symbol。根据8b10b原则，2个连续的SKP对的游程是相反的，并且SKP对的添加要符合8b10b3的规则。

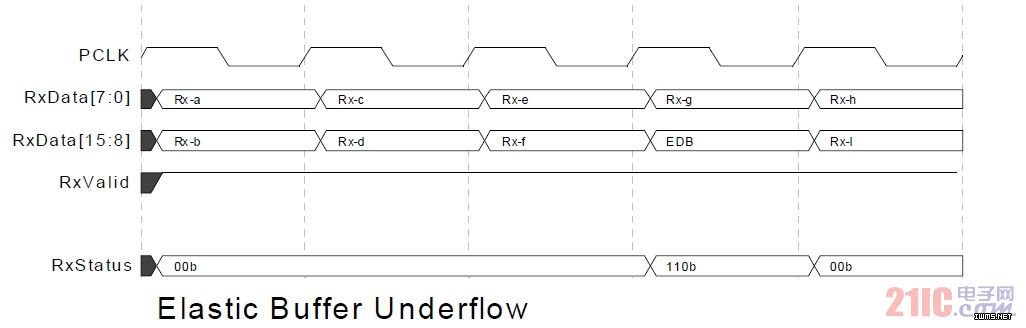

中要求，在弹性缓冲下溢的时候，要添加一个EDB字符，并且显性的用下溢标志。如下图，在rx-g与rx-h之间，由于读快于写，导致了下溢。因此需要添加一个EDB字符，并使能一个时钟的下溢，并且置状态。
图 13 弹性缓冲下溢
PIPE3.0中要求，在弹性缓冲上溢的时候，丢掉一个数据，并且置状态。如下图rx-f、rx-g与rx-h，由于溢出，rx-g被丢弃，并且置状态。
图 14 弹性缓冲上溢
5.总结
本文通过分析弹性缓冲的作用与机制，采用异步时钟FIFO来设计弹性缓冲。并且根据USB3.0协议要求，提出了断点保存、指针跳跃与握手、指针屏蔽等方法来设计弹性缓冲。本设计充分考虑了PIPE 3.0标准的要求与实际需要，并且应用于工程中，实现了弹性缓冲补偿时钟的目的。
