引言

　　可编程触摸键盘是一种为满足人们日益提高的人机界面要求而研制的多功能小型人机界面，可被广泛应用于各种T业环境和军用设备中。其突出优点在于可按用户需求定义和修改键盘内容，克服了传统薄膜键盘键名固定的缺点。

　　本文主要介绍了可编程触摸键盘的组成、工作原理及软件设计。

　　1 组成及工作原理

　　1.1 组成及特点

　　1.1.1 硬件组成

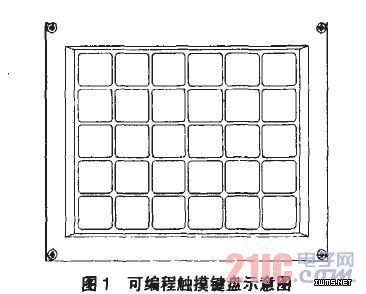

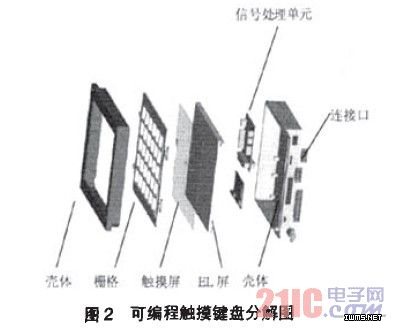

　　可编程触摸键盘示意图见图1.其硬件由五线电阻式触摸屏及相关转换处理电路、EL平板显示器及相关驱动控制电路、信号处理单元等3部分组成，其分解图见图2。

　　五线电阻式触摸屏作为传感器，提供手指按下的位置信息。五线电阻式触摸屏以玻璃或有机玻璃作为基底，表面涂有2层透明的导电层（01rI.氧化铟），在2层导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们隔开绝缘。当手指接触屏幕，两层0r丌导电层m现一个接触点，因其中一面导电层接通X、Y轴方向的5 V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通信息后，进行A/D转换，即可得触摸点的位置信息。

　　EL平板显示器是一种场致发光显示屏，其驱动控制电路。通过激活行列栅格交叉处的发光体而点亮显示屏。EL平板显示器具有高对比度、高亮度，宽温限等优点，可视角度超过80℃。

　　信号处理单元采用cPu模块，完成系统控制、数据处理等功能。
