可编程的触摸型键盘设计方案
来源:本站整理  作者:佚名  2011-08-01 09:42:30



  1.1.2 特点

  (1)采用分离式栅格设计避免产生误按操作,并增加了触摸键盘的形象性;

  (2)五线电阻式触摸屏、EL平板显示器可靠性高,并对键盘整体进行加l古I处理。保证了整机可靠性;

  (3)连接器采用不相容设计措施,防止出现误连、误接现象。

  1.2 工作原理

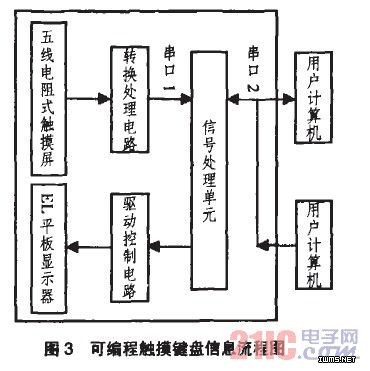

  可编程触摸键盘信息流程图如图3所示。五线电阻式触摸屏作为传感器提供手指按下的地址坐标值,该坐标值通过转换处理电路处理后经串口传送至信号处理单元,信号处理单元经键值计算,产生相应的键值控制EL平板显示器显示。并将键值传送至用户计算机。用户可借助提供的数据生成器修改键盘内容和属性,通过串口下载至可编程触摸键盘。

  2 软件没计

  可编程触摸键盘软件主要由控制软件及数据生成器2部分组成。

  2.1 控制软件

  控制软件用以实现多种规格键盘功能,完成键值输出,显示多级菜单及键盘内容、状态,实现信号处理单元与计算机、触摸屏通信等,其流程图见图4。主要由设备初始化模块、触摸屏数据更新模块、键值计算模块、页面及状态显示模块、键值输m模块等几个模块组成。

上一页  [1] [2] [3]  下一页
