可编程的触摸型键盘设计方案
来源:本站整理  作者:佚名  2011-08-01 09:42:30

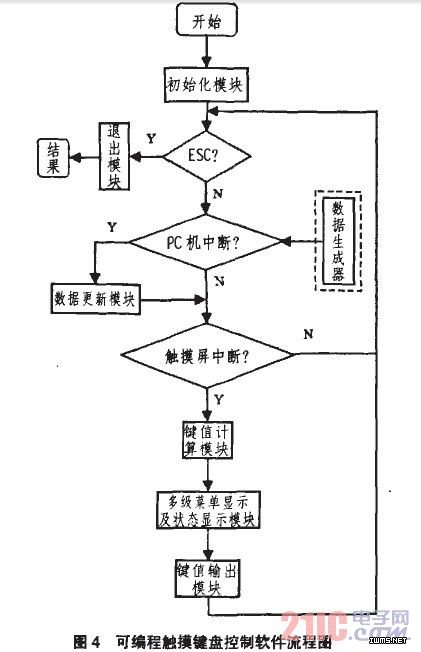

  设备初始化模块用以实现设备硬件初始化和变量属性赋初值等功能。初始化完成后进入系统正常运行状态。当有PC机串口中断时,数据更新模块被调用。数据吏新模块接收PC机发送的用户修改后的键盘内容、属性信息,将t:一次保存的信息进行更新并保存新的信息。当有触摸屏串口中断时,键值计算模块被调用。键值计算模块接收五线电阻式触摸屏发送的地址坐标信息,并利用地址坐标信息进行计算,将其转换成相应的键值编码。键值计算完成后,触摸键盘通过页面及状态显示模块驱动EL平板显示器显示,并通过键值输m模块将键值编码传送至用户计算机。

  2.2 数据生成器软件

  数据生成器是为用户提供的应用软件,其流程图见图5。

  在用户计算机上通过数据生成器对键盘的内容及属性进行定义和修改,可给各个键设闪烁、开关、互斥、一键二字等不同属性,每个键亦可添加或删除下级菜单。修改、定义完毕后通过串口将数据下载至触摸键盘,触摸键盘接收到串几数据后自动将键盘显示更新。数据生成器功能的实现,使触摸键盘功能灵活、使用方便。

  3 结语

  可编程触摸键盘作为一种可定义的操控部件,可按用户需求定义、修改键盘内容,改变了传统薄膜键盘键名同定的缺点。结构紧凑牢固,显示界面友好。使用方便,具有一定的推广价值
