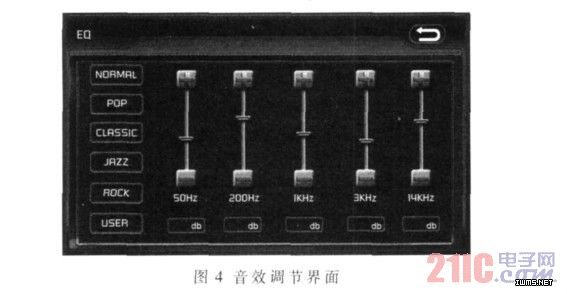

音效调节界面如图4 所示。

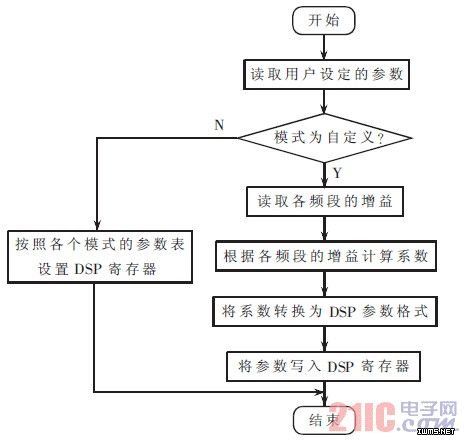

音效调节的流程如图5 所示。
图5 音效调节流程图
当用户选择预置的音效模式（ 一般、流行、经典、爵士、摇滚）时， 将预置的参数设定入存储器。
在自定义模式下， 实现音效调节需要进行增益读取、系数计算、参数转换和参数设置几个步骤。
2.3.1 增益读取
增益限定为-12 dB~12 dB， 由于是图形化界面调节，为使用方便， 参数取整数。单击“+ ” ， 增益值加1; 单击“- ” ， 增益值减1。将增益通过驱动DevICeIoControl （ ） 函数传递给DSP TAS3103A 。

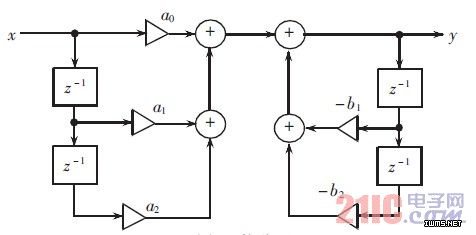

调节声音效果的重要工具均衡器把若干滤波器组合在一起， 各自带有中心频率、Q、提升或衰减量的控制，如图2 所示。
图2 均衡器
双线性传递函数定义如下：
以上传递函数定义了6 个参数， 也可以消去公倍数， 将参数转换为5 个，即：
或者：
由传递函数式（2） 可得：
定义如下均衡器参数：Fs为采样频率、f0为中心频率、dBGAin 为增益， 以分贝为单位、Q 为品质因数（ 中心频率f0和带宽B 之比，Q 值越大， 表明滤波器频率分辨力越高）。
