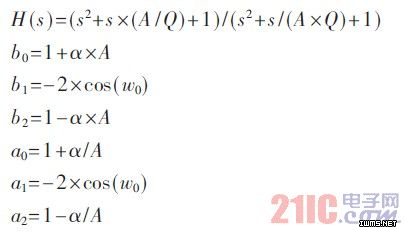

然后计算一些中间变量：
最后推出参数：
2.3.2 系数计算

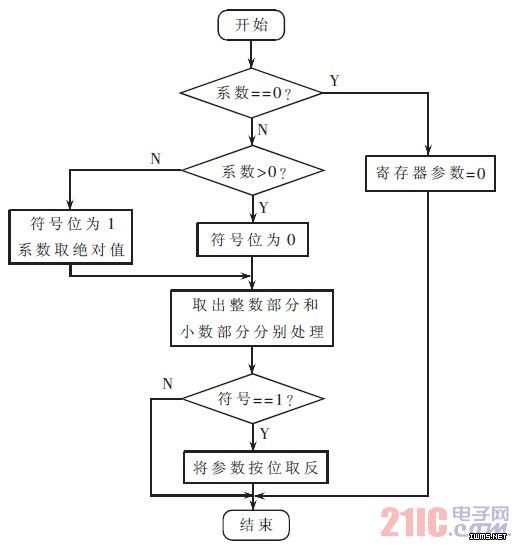

将系数转换为5.23 参数的格式的具体流程如图8所示。
图8 将系数转换为5.23 格式的流程图
2.3.4 参数设置
参数设置通过I2C 总线对TAS3103A 进行读写操作来实现。
3 应用效果

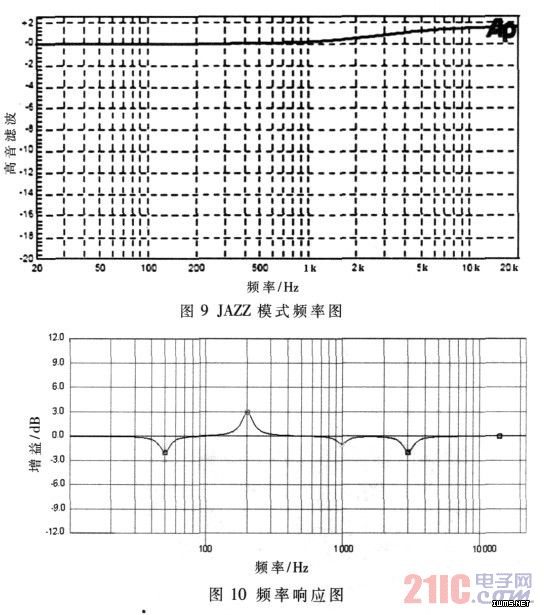

选用预定模式中爵士音效， 实现从2 kHz 开始， 高音shelf 滤波， 使得JAZZ 模式乐器和声音效果更加饱满， 如图9 、图10 所示。
本文介绍了车载影音多媒体系统的总体设计， 并重点说明了多媒体系统中用均衡器来调节音效的原理、算法以及在TI 公司的音频DSP TAS3103A 上实现的方法。
目前该系统音效已成为产品的突出卖点。
系数计算要用到采样频率、中心频率、增益、品质因数几个参数。
（1） 增益： 由于用户设定的各频点增益单位是dB， 因此先要换算为倍数。
（2）采样频率： 由音源的采样频率确定， 本系统中TAS3103A 的输入端为DVD 光驱，其采样频率为44.1 kHz。
（3） 中心频率： 根据人耳的特性，5 个中心频点分别为：50 Hz、200 Hz、1 kHz、3 kHz、14 kHz。
（4）品质因数： 按照业内通行算法， 取值为1。

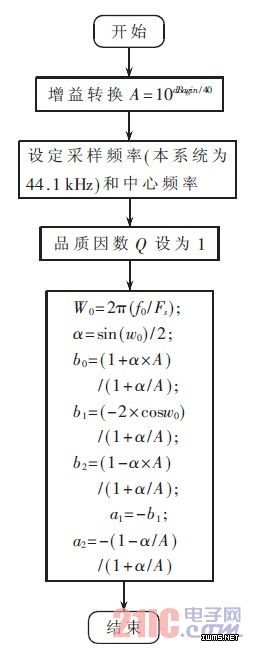

系数计算流程如图6 所示。
图6 系数计算流程图
