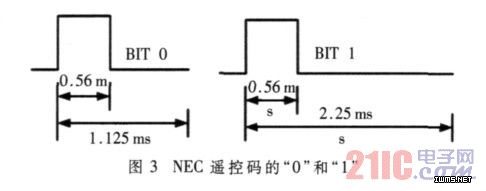

日本NEC 公司的uPD6121G 组成发射电路的编码原理描述如下， 当发射器按键按下后， 即有遥控码发出， 所按的键不同遥控编码也不同， 具有以下特征： 采用脉宽调制的串行码， 以脉宽为0.565 ms 、间隔0.56 ms 、周期为1.125 ms 的组合表示二进制的“0” ； 以脉宽为0.565 ms 、间隔1.685ms 、周期为2.25 ms 的组合表示二进制的“1”， 其波形如图3 所示。

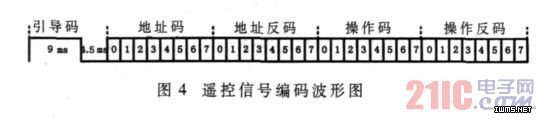

上述“0” 和“1” 组成的32 bit 二进制码， 经38 kHz 的载频进行二次调制以提高发射效率， 达到降低电源功耗的目的。然后再通过红外发射二极管产生红外线向空间发射， 如图4 所示。
由图可知， 遥控编码是连续的32 bit 二进制码组， 其中前16 bit 为用户地址和地址反码， 防止不同机型互相干扰， 后16 bit 为用户操作码和操作反码， 也可以称为功能码。本次设计就采用此种红外遥控。
2.2 红外遥控接收模块

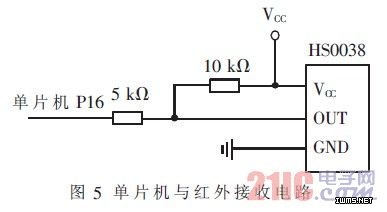

接收电路使用一体化红外接收头HS0038 ， 接收红外信号频率为38 kHz ， 接收距离可达35 m。它能将遥控信号的接收、放大、检波、整形集于一身， 并且输出可以让单片机识别的TTL 信号， 这样大大简化了接收电路的复杂程度和电路的设计工作， 方便使用。其与单片机连接原理图如图5 所示， 由单片机采集红外遥控命令并在内部完成解码工作。
2.3 基于PL2302 的串口转USB 接口模块

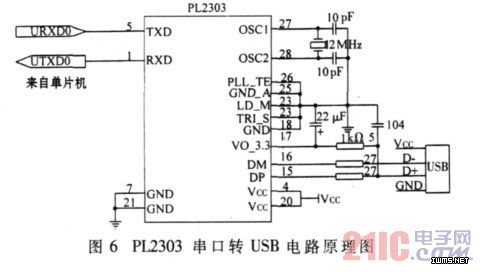

由于RS232 标准串行接口已逐渐在电脑主板中淘汰， 为了充分利用USB 接口即插即用的特点， 本设计采用了PL2303 芯片实现了RS232 与USB 接口的转换， 省去了RS232 电平以TTL 电平的装换。用PL2303 实现的USB 转串口的电路如图6 所示。
