3.1 单片机系统软件

　　单片机采用TI 的低功耗MSP430F149 为控制核心，其主要功能是解码红外遥控器发送来的信号和驱动液晶显示。其中解码红外遥控信号是实现本设计的关键，红外接收电路的信号输出接到单片机的外部中断0 上，当单片机接收到信号后进入中断函数， 首先判断是否为引导码， 如果是则进入解码程序， 否则丢弃。解码程序通过精确的延时函数， 判断每个发送过来的每一位为0 还是1， 并把数据保存到date 数组中， 其中date [0] 保存地址码，date [1] 中保存地址反码，date [2] 中保存数据码，date[3] 保存数据反码。解码的流程图如图7 所示。

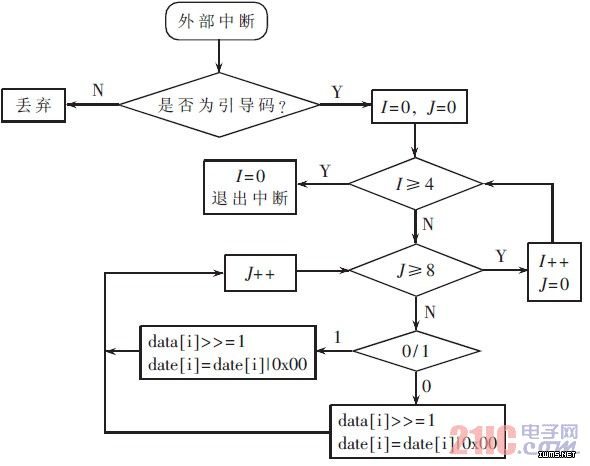

图7 系统软件流程图

　　3.2 上位机软件

　　上位机软件采用C# 编写， 使用MICroSOFt Studio 2005自带的SerialPort 组件。SerialPort 对象接收到数据时， 将在辅助线程上引发DataReceived 事件。处理此事件， 得到从串口发送来的数据， 并给计算机发送相应的命令。

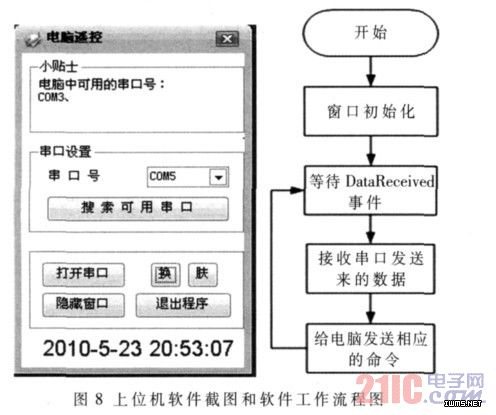

　　本软件界面人性化， 用户在设置过程中有简单的操作提示， 使得人机对话更为简单， 当设置完成后可以让程序隐藏到后台运行。小软件还有漂亮的皮肤界面， 上位机软件截图和软件的工作流程如图8 所示。

　　本设计以MSP430F149 单片机为控制核心， 所设计的遥控教鞭功耗低， 仅须两节电池供电； 命令接收采用USB 接口， 其供电可直接通过计算机取电。工作时， 只要打开控制软件和PPT 演示软件， 其操作就可通过手执部分随意控制， 可方便地应用于教学、会议室等需演示的场合。
