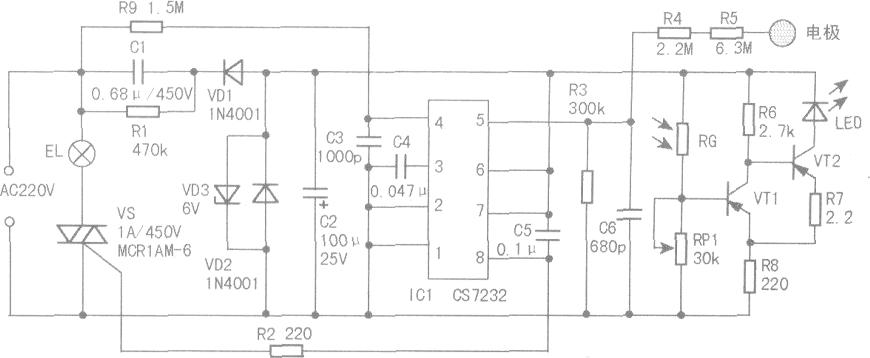

目前，市场上流行的护眼灯电路工作原理基本相同，都是在普通台灯的基础上增加了测光、调光等功能，以达到保护眼睛的目的。这部护眼灯的电路，如图所示，各单元电路工作原理如下。

　　1．电源电路
　　
　　电路由c1、R9及vD1、vD2、vD3、c2组成。接通电源，AC220V市电经电容c1降压，整流二极管vD1、VD2整流，电容c2滤波，稳压二极管vD3稳压后，输出6V直流电压为调光、光线检测控制回路供电。

　　2．照明主电路
　　
　　电路由照明灯泡EL、双向可控硅VS组成。双向可控硅触发极G受调光电路控制，其输出电平控制双向可控硅的导通程度，实现对灯泡亮度的控制。

　　3．调光控制电路
　　
　　电路由集成块IC1及外围元器件组成。

　　接通电源，用于触摸一下(时间≤0．33s)金属电极片时(大多台灯将其金属台座作为电极片)，人体感应信号通过电阻R4、R5加至集成块Ic1的输入端(5)脚上，Ic1(8)脚输出高电平，该高电平经电阻R2送至双向可控硅VS的触发极G，vs触发导通，灯泡EL点亮。再次触摸时，Ic1(8)脚反转为低电平，双向可控硅管vs截止，EL失电熄灭。

　　当手触摸电极片时间大于O．33s时，集成块Ic1(8)脚输出变化的调光信号电平，并控制vs导通角达到调光的目的。在使用中，只要掌握触摸电极片的时间，即可调整到需要的亮度。

　　4．光线检测电路
　　
　　由三极管vT1、vT2，电位器RP1，光敏电阻器RG，发光二极管LED及电阻R6、R7、R8组成。若灯泡亮度足够，RG呈低阻状态，三极管vTl导通、vT2截止；发光二极管不亮。如果灯泡亮度不足，可能对视力造成损伤时，RG呈高阻状态，三极管vTl导通、vT2导通，发光二极管亮，提醒使用者及时调整亮度。

　　光线较亮时，RG阻值小于5kΩ；光线较暗时，RG阻值大于1MΩ。
