奥特朗MT-813型电子钟/护眼台灯电路工作原理
来源:本站整理  作者:佚名  2011-01-20 15:45:04



  一、整机构造简介

  该灯采用工程塑料制成,有红、绿、紫色供用户选择。台灯主要由灯罩、H型荧光灯管、可调节灯杆、灯座、电子镇流器和电源开关等构成。该灯最具特色是在灯座面上装有电池供电的小型电子闹钟,并能设定闹时发出电子闹音。

  二、电路工作原理

  1.电子钟电路

  根据实物绘出电路原理如上图所示,元器件编号系笔者所注。E是1.5V电池向电路供电,IC是软封装钟用集成电路(未注型号),与石英晶体谐振器G产生32.768kHz振荡频率,经IC内部分频、窄脉冲形成和驱动放大电路处理后,以每秒输出脉冲信号送至步进电机M,每个脉冲信号永磁转子转动180°,如此运转带动传动齿轮。从而驱动秒、分、时针转动,指示出时间。

  若需要定时闹响,先将闹响开关从“OFF拨至”ON“挡。K1闭合。然后转动对闹响控制开关的过电簧片受压,K2闭合,接通1.5V电源,IC的闹响电路工作。当分、时针走到设定时间时,IC输出间断音频信号加至闹鸣器H发出”嘀、嘀、嘀“闹声。闹响时间为60秒钟,误差3分钟。闹响时间过了60秒钟,时轮复位,K2断开,闹响停止,尔后重复上述过程。若取消定时闹响,将K1拨至”OFF“挡即可。

  2.电子镇流器电路

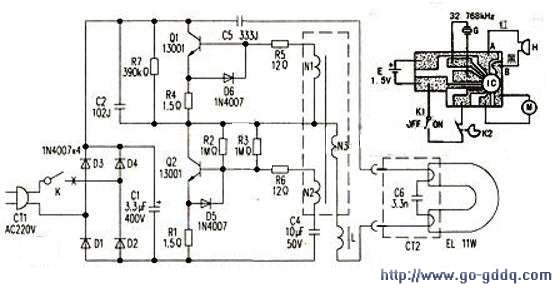

  根据实物绘出电路原理如下图所示,元器件编号与电路板相一致。该电路属于半桥型高频逆变电路,闭合电源开关K,交流220V电压经整流桥D1~D4整流,C1滤波后获得约310V直流电压。该电压经由C2、R7、:R2、R3组成启动电路及R6、高频变压器B1的初级绕组N2对电容C4充电,当C4充电电压达到0.7V左右时。功率管Q2正偏导通,经B1感应耦合,Q2由导通变为截止,Q1由截止变为导通,如此反复。形成约30kHz的高频振荡,由B1的次级绕组N3输出高频电压。该电压经电感L、灯管EL、谐振电容C6、隔直电容C5组成串联谐振电路起振,在C6两端产生启辉高电压而使EL点亮。当EL点亮后,L起镇流作用,减少频闪。

  电路中,R4、R1是保护电阻,维持两功率管Q1、Q2的平衡,防止两管因性能上的微小差异而造成在工作过程中某一只管子因过载而损坏。R5、R6是限流电阻,D6、D5分别反并于Q1、Q2的b-e之间,为Q1、Q2提供反向的电流通道,以保护Q1、Q2的驱动安全。防止过流而被损坏。
