基于单片机的多媒体教学幕布控制系统的设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-11 19:01:16

3 控制器各模块的设计
3．1 继电器控制电路设计

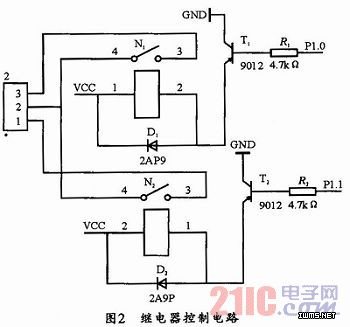

图2所示是本系统中的继电器控制电路。图中，插针的脚2接220V幕布电源，脚1和脚3分别接幕布端的上升和下降线，VCC为继电器+5V电源，P1．0和P1．1分别接AT89S52 P1口的P1．0和P1．1引脚，当单片机将这两个引脚置“0”时，继电器可以通过单片机并在PNP三极管9012的驱动下使触点闭合，以实现电动幕布的电机正转或反转(即上升／下降)。由于继电器的线圈是一个电感，切断时会有较大的反向电动势。该反向电动势加在驱动线圈的三极管上，可能将三极管击穿，从而导致继电器无法关断，因此，该高压需要旁路。为了保护驱动三极管，图2中增加了二极管2A9P。
