3．3 手动按钮设计

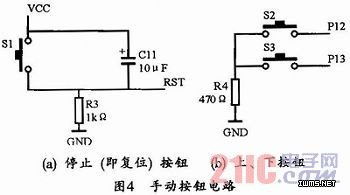

由于上课途中教师可能用到黑板，需要关闭幕布，故在设计时，还需保留原来手动控制方式。本设计采用低压按钮控制方式，而不是传统的220V开关控制方式，图4所示是其按钮电路，其中P1．2接单片机的P1．2引脚，P1．3接单片机的P1．3引脚，这样，按下S2或S3时，相应的单片机引脚电平就会被拉低，单片机将根据被拉低的引脚做出反应并从P1口发出控制幕布动作的命令，从而实现手动打开／关闭幕布的功能，RST接单片机的复位引脚，故在按下S1后，单片机将复位，从而使幕布做出中途停止上升或下降的动作。这样既保持了传统的手动功能，又比传统控制方式更安全。
4 结束语
实践结果表明，该投影幕布自动控制器的每一项功能均能达到预期目的，使用方法简便，且制作简单，成本较低，实用性也比较强。
