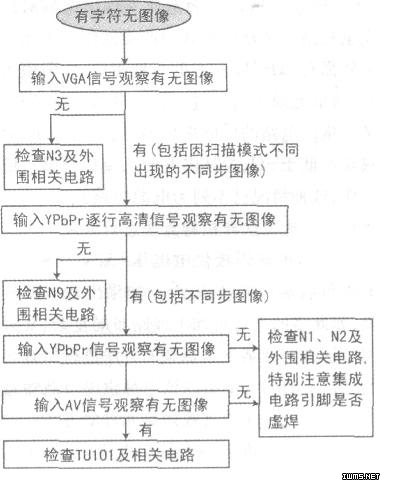

2)有字符无图像此故障可分别输入VGA信号、YPbPr逐行信号、YCbCr色差信号以及AV信号加以判断。目前，多数DVD机都具备上述信号输出功能，因此可将其作为检修信号源。该部分故障的检修流程如上图所示。

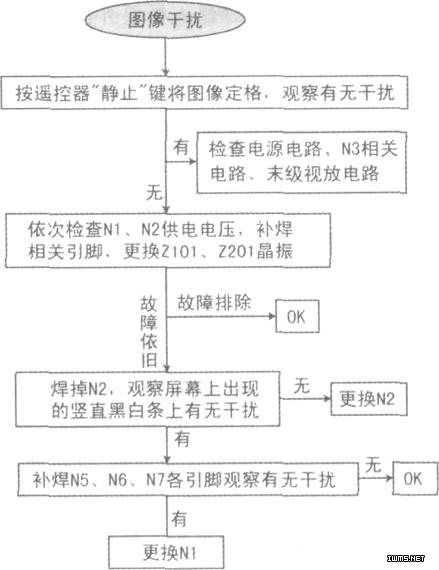

　　3)图像干扰此种故障涉及的电路范围较广，电源、解码板及末级视放电路不良均能引起该故障，这其中又以解码电路的故障率为最高．其常见表现有：屏上出现白亮点或某一颜色的亮点干扰，或雨点竖条状干扰，或横向拉丝干扰以及色带干扰等。该类故障的检修流程如中图所示。

　　4)图像或屏幕显示异常此种故障为数字高清电视解码电路所特有，一般有如下表现：a．花屏．即显示的图像类似于彩超图；b．出现某一单色图像如粉色、橙色、紫色等．并伴有干扰；c．出现类似于马赛克的活动图像；d．出现黑白相间的竖条，类似于测试信号，该部分故障的检修请参见后续文章的维修实例。

　　5)无彩色遇此故障应首先对N2(SAA7118H)(1)-(40)脚进行补焊或代换Z201晶振，无效后更换N2即可排除故障。

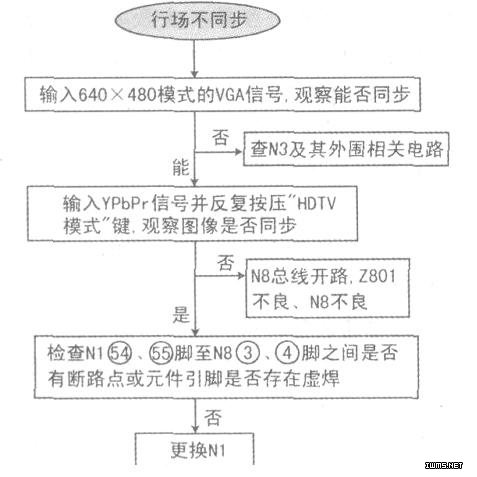

　　6)行场不同步此故障的检修方法是：先用导线短接N8(TA1370)(3)、(4)脚外围的R432和R433(本机未安装)，若故障消失，说明N8电路存在故障，通常是Z801晶振不良，若行场仍不同步。则需按下图所示的检修流程进行检修。

　　提示：维修解码板是一项复杂而又细致的工作，动手之前一定要熟知电路的工作原理和信号流程，尽量做到有的放矢的检测。

　　同时，还要采取一定的防静电保护措施，避免由于静电原因导致的芯片损坏，如佩戴静电防护腕，使用防静电电路铁，即使条件不具备．至少也应将使用的电烙铁可靠接地。另外，在用热风枪加热集成电路时，要首先取下距离其最近的晶振，以防加热温度过高改变晶振的性能。若怀疑某个集成电路存在虚焊，要采用先单边引脚补焊一试机一再单边引脚补焊一试机的方式，尽量避免“地毯轰炸”式的补焊。
