(1)读取文件的目录项信息，获得其长度，起始簇号等信息，通过簇链找到文件已写到的最后一个簇号。并利用文件长度信息，计算出最后一簇已写的扇区数。若writen_seetnum为0，则需要寻找下一个未占用的簇。
    (2)利用SCOM通信获取编码线程发送过来的帧头信息和帧数据，将其写入CF卡，按照图2所示的4种情况进行处理。与读文件不同的是，在更新簇号时需要寻找未占用簇。
    (3)写完此帧数据后，通过SCOM通信向解码线程发送数据消息，并更新目录项和FAT表及FAT2表。
    (4)重复以上步骤。写完所有的图像帧后，将更新后的目录项FAT表及FAT2表写入CF卡相应位置。
    若要实现文件覆盖，在写文件之前调用FAT_delete函数将文件删除，然后再重新创建写入即可。
    FAT_delete函数首先调用FAT_getfileinfo函数判断文件是否存在，若存在则获取文件的目录项及其索引位置。将FAT表中的簇链清除，并将目录项中文件名的第一个字符值置为0xe5，表示已删除。

2 实验结果与结论
    CF卡FAT文件系统的设计功能分别在DM642平台和Windows操作系统中得到了验证。在DM642视频处理平台上，可对文件进行各种操作，包括格式化CF卡，创建新的空文件，写入视频文件，包括以拼接方式写文件和以覆盖方式写文件，删除文件。
    在DM642平台上写入4个视频文件到CF卡，视频文件经过H．264格式压缩，每个文件写入200帧。将CF卡通过读卡器与PC机连接，可在PC机中查看到文件并进行各种操作，如删除、移动、复制等。
    图3是CF卡在Windows系统中视频文件的查看。

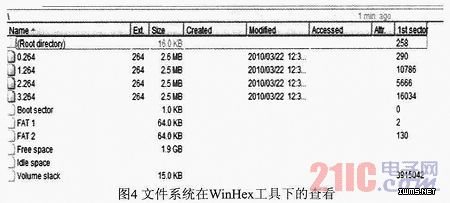

    图4为WinHex工具下查看的CF文件系统信息内容，可以查看到CF卡中的内容存放形式以及各个部分的起始位置以及占用空间大小。

    实验结果表明，本文设计的FAT文件系统能成功地运用在DSP视频处理平台上。通过该系统，可对视频数据进行FAT文件格式的实时存储。此系统设计方案还可应用于一相关存储设备(如SD卡)和实时系统。
