三、行激励与行输出电路
　　
　　绝大多数彩显的行激励电路与彩电一样．采用变压器耦合反极性激励方式．即行激励管导通时，行输出管截止；行激励管截止时，行输出管导通。由于两管交替导通，可使行输出级与行激励级间具有良好的隔离性，并避免r同极性激励产生的高频干扰。该型机的行激励与行输出电路如上图所示。该电路不仅具有双阻尼管行输出校正功能，而且具有行幅调节功能，即多频彩显中较多采用的DDD型行输出电路。

　　1.S校正电容自动切换电路
　　
　　由于多频彩显的行频可调，且调节范围较大，为了保证在不同行频时的延伸性失真得到最佳校正，多频彩显均设置有随着不同行频而自动切换s校正电容的电路。当行频升高时，s校正电容容量自动减小；行频降低时，S校正电容容量自动增大。

　　图中C431为固定S校正电容，c432、c433为动态s校正电容。行偏转线圈(HDY)中的偏转电流经L401、C431至13409、D410或C426、C427的中点。

　　行频在最低范围时，IC101(30)、(31)脚输出低电平，Q104、Q105均截止，其集电极呈高电平，Q410、Q411均导通，C432、(2433与C431并联，参与延伸性失真校正；行频在最高范围时，Icl01(30)、(31)脚输出高电平，Q104：Q105导通，Q410、Q411截止．C432、C433均不参与延伸性失真校正；行频在中间范围时，Icl01(30)脚或(31)脚输出高电平，Q104或Q105导通，C432或C433与C431并联，共同校正延伸性失真。

　　2．行扫描线性校正
　　
　　彩显与彩电一样，为了校正图像右边压缩失真，在行偏转电流回路中串人磁饱和电抗器。根据流过该电抗器的电流与其产生的磁通成反比的这一特性，改善行扫描电流的线性，达到行扫描线性校正的目的。该机L401为固定的行扫描线性校正电感，电感量较大；L402为行扫描线性动态校正电感，电感量较小。

　　行频较低时，ICl01(31)脚输出低电平，Q105截止，Q404导通，Q409截止，L402未连入行偏转电流回路中，行扫描线性校正由L401完成；行频较高时，ICl01(31)脚输出高电平，Q105导通，Q404截止，Q409导通，L402与L401并联后连人行偏转电流回路中，共同进行行扫描线性校正。

　　3．行中心调节电路
　　
　　行中心调节是调节光栅和图像在屏幕水平方向上的位置，通常用H-CENT来表示。其调节方法是在行偏转回路中，给行扫描的线性锯齿波电流加入一直流偏流，以改变行扫描电流的零点位置，从而实现光栅和图像的水平中心移动。

　　上图中，D415、R455及D416、R456、L403与连接器P405组成了行中心调节电路。若P405各脚悬空，上述元件中均无电流流过；若P405(1)、(2)脚短接．则在D415、R455中形成直流偏流；若P405(2)、(3)脚短接，则在L403、R456、D416中形成直流偏流。由于上述两种情况所形成的直流偏流方向不同，因此可使光栅和图像的水平中心向左或向右移动。

　　4．行幅控制
　　

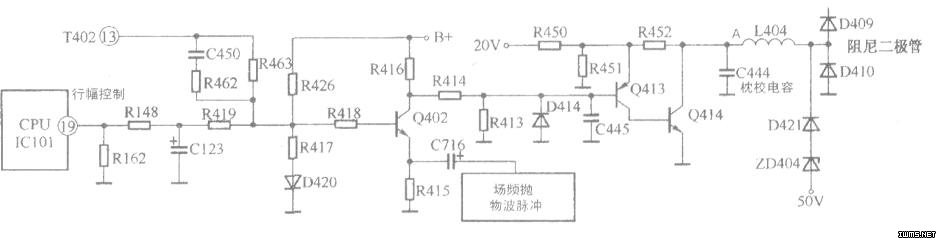

　　由于该机采用DDD型行输出电路，其行幅控制是通过调节枕校电容C444两端电压(即A点电压)来实现的，如下图所示。

　　A点电压升高，则行幅缩小；A点电压降低，则行幅扩大。

　　(1)手动控制当手动调节行幅时，IC101(19)脚(行幅控制端)输出的控制脉冲的占空比变化，经R148、C123、R419平滑滤波成不同的电流电压．从而引起Q402、Q413、Q414导通程度的变化，达到改变A点电压的目的。如调小行幅时，IC101(19)脚输出脉冲的占空比下降，R148、c123、R419滤波所得直流电压下降，Q402、Q413、Q414导通程度下降，A点电压升高，流过行偏转线圈中的电流减小，行幅缩小。

　　(2)自动控制在不同行频时，如何保证行幅基本正常呢?该机利用了不同行频时B+电压不同这一特点。B+电压经R426、R417分压后控制Q402的导通程度，经Q413、Q414的作用达到行幅凋节的目的。如行频升高时，B+电压升高，Q402基极电压上升，Q402导通加强．Q413、Q414的导通也跟着加强，A点电压下降，行扫描电流增大，行幅扩大。

　　(3)行幅稳定控制由于亮画面时，电子束流增大，行输出变压器负载加重．行变各次极电压均下降，二、四阳极高压下降尤为明显，光栅幅度会增大；同理，暗画面时，因二、四阳极高压上升，光栅幅度会缩小。为了使图像行幅稳定，大多数彩显均设有行幅稳定电路。参见下图，当画面亮度增大引起电子束流增大时，行输出变压器T402(13)脚电位下降，致使Q402基极电压下降，Q402、Q413、Q414导通程度下降，A点电位升高，行幅缩小；反之，画面亮度下降时，行幅扩大。
