七、主电源电路
　　
　　该机主电流电路采用稳压调整控制的开关电源芯片56A379—9(IC901)。由于56A379—9与UC3842相同，其工作过程已在书刊上多次介绍，此处不再重复，下面仅对行频触发与节能控制过程作一说明。

　　1．行频触发
　　
　　IC901(4)脚为振荡频率设定端，用于产生方波信号，外接RC时间常数元件，振荡频率由RC值决定。当彩显处于挂起或待机状态时，因行扫描电路停止工作，此时IC901的振荡频率由(4)脚外接的R916、C912、R917决定，同时Q905导通，LED1中橙色发光管发光，表明彩显处于待机或挂起状态；当彩显行扫描电路工作时，行激励管Q407c极的脉冲电压经C2952、T902的耦合，在T902次极得到脉冲电压，一路经R918限流、D908整流后得到触发脉冲，再经C912耦合到IC901(4)脚，使IC901的工作频率被行频锁定，避免了主电源与行扫描电路间的相互干扰；另一路经R930限流及D912、C910整流滤波后，加到Q905基极。

　　Q905截止，C910两端电压经R921、D911、LED1中的绿色发光二极管、稳压管ZD901构成回路，LED1发绿光，表明彩显处于正常工作状态。

　　2．供电控制
　　
　　正常工作时，主机输出的行、场同步信号分别经C942、D919、R958、D927及C943、D918、R959、D928整流后送到光耦IC904(1)脚，光耦内发光二极管导通，IC904(3)、(4)脚间等效电阻减小，Q904因基极电压下降而截止，Q906、Q907也跟着截止，不影响Ic901的工作。此时，Ic101因(40)、(39)脚有正常的行场同步信号输入，其(29)脚(节能控制端)输出高电平，Q921导通，Q920导通，输出12V电压为行、场扫描电路供电。

　　挂起或待机时，因主机只有行同步信号或场同步信号输出，Ic101(29)脚变为低电平，Q921、Q920截止，行、场扫描电路所需的12V供电被切断，行、场扫描电路停止工作。由于此时仍有行同步信号或场同步信号输入，IC904(1)、(2)脚间二极管仍导通，同“正常丁作时”一样，Q904、Q906、Q907截止，主电源正常工作。

　　提示：若出现无光栅、指示灯发橙光且闪烁的故障，可先断开节能控制管Q907c极后试机，若正常，说明节能控制电路异常，检查IC904至Q907之间的元件；若无效，在路检查行管Q408、行输出电源开关管Q922及整流管13924是否击穿。

　　八、行输出电源电路
　　

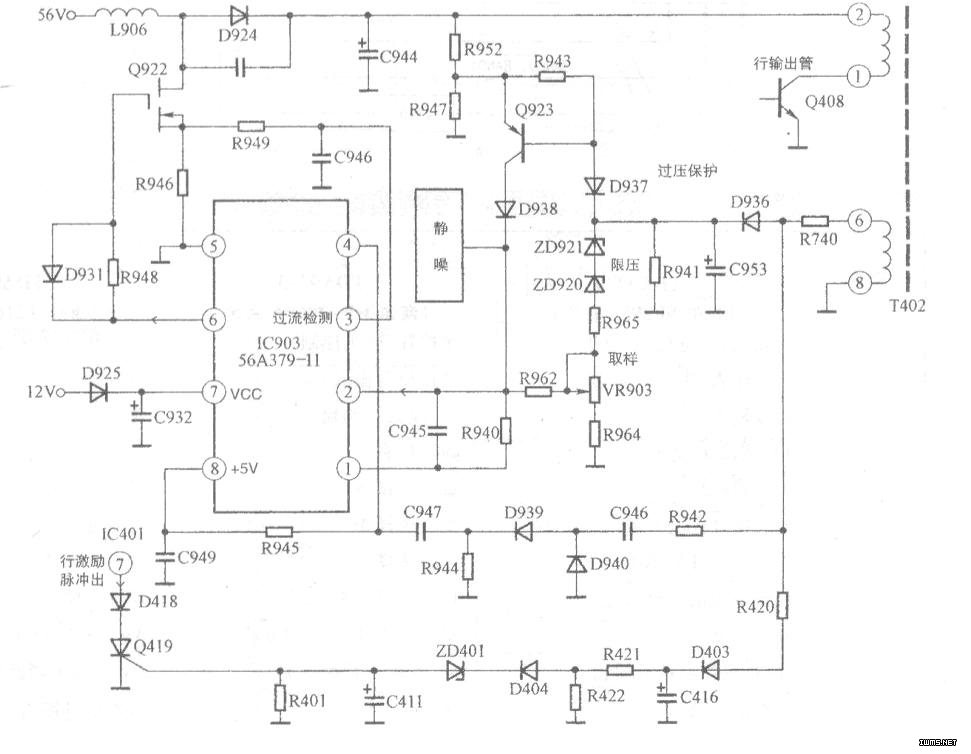

　　为了在不同显示模式下，光栅均能正常显示，多频彩显均设有行输出电源电路，又称二次电源电路。该机行输出电源为并联升压型开关电源，由IC903(56A379—11)、储能电感L906、开关管Q922等元件组成，如图所示。

　　图中IC903实为UC3843，其引脚功能和工作原理与UC3842相同。之所以在此电路采用UC3843，是因为UC3843(7)脚启动电压和欠压保护阈值电压较低，分别为8．4V、7．6V(UC3842为16V、10V)，易与12V供电系流匹配。

　　1．工作过程
　　
　　简述正常工作时，主电源输出的12V电压经D925加至IC903(7)脚，IC903工作，从(8)脚输出+5V电压，经延时元件R945、C947、R944与(4)脚内部电路振荡，并在(4)脚形成锯齿波电压，经IC901处理后从(6)脚输出驱动脉冲，使开关管Q922工作在高速开关状态。

　　Q922导通时，56V电压经L906、Q922和R946构成回路，在L906上产生左正右负的感应电动势；Q922截止时，L906两端的感应电动势与56V叠加，并经D924整流、C944滤波后．为行输出级供电。

　　行扫描输出级工作后．行变T402(6)脚产生的行逆程脉冲经R740、R942、C946等元件整形后，得到行频触发脉冲加到IC903(4)脚，使IC903工作频率被行频锁定。

　　当某种原因使行输出级供电上升时，T402(6)脚逆程脉冲电压上升，经D936、C953整流滤波后取样加到IC903(2)脚的直流电压也随之上升，当该脚电压超过25V时，IC903(6)脚驱动脉冲占空比减小，Q922提前截止，L906储能下降，D924、C944整流滤波后的行输出级电压下降。行输出级供电下降时，其控制过程与上述相反。

　　2．过压保护
　　
　　(1)取样电压异常的保护UC3843(2)脚为内部运算放大器的反相信号输入端。该脚输入的电压与2．5V基准电压比较，uc3843内部电路将按照比较结果调节开关脉冲的占空比，以实现自动稳压。为了防止因IC903(2)脚电压过低，(6)脚驱动脉冲占空比过大，导致行输出级电压过高的情况出现，该型机设有取样电压异常保护电路。

　　若因某种原因导致C953两端电压很低或为0V时，D937导通，三极管Q923导通，其集电极电压经D938为IC903(2)脚提供约2．5V电压，从而防止(6)脚驱动脉冲占空比过大。

　　(2)行逆程脉冲过压保护为了防止行逆程脉冲电压过高，损坏行输出管或显像管等器件，本机设有行逆程脉冲过压保护电路。

　　若因某种原因导致行逆程脉冲过高时，T402(6)脚升高的脉冲电压经D403、c416整流滤波后的直流电压也将升高。升高后的直流电压经R421、R422分压后将击穿稳压管zD401，可控硅Q419触发导通，Ic401(7)脚输出的行激励脉冲被短路到地，行扫描电路停止工作，消除行逆程脉冲过高带来的危害。

　　提示：检修开机瞬间有高压随即自动保护的故障时，可将D925断开，让二次升压电路停止工作，使行输出级供电降为最低值，通电检测。
