四、场输出电路

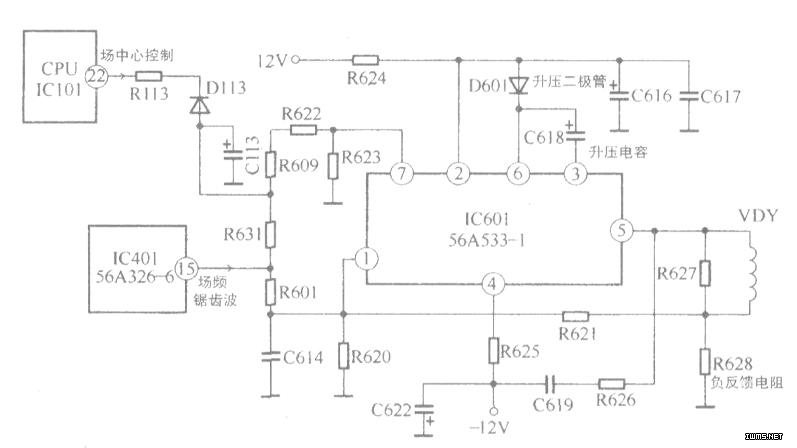

如上图所示，IC401(15)脚输出的场频锯齿波经R601限流后，送入Ic601(56A533—1)(1)脚，经Ic601内部功率放大后从(5)脚输出．驱动场偏转线圈，完成电子束在竖直方向上的扫描。场扫描电流在取样电阻R628两端产生的交、直流负反馈电压经R621送到IC601(1)脚，作为功率放大器的负反馈信号，以保证场输出电流线性良好。
为了提高场输出效率，场输出功率放大器采用自举升压供电方式。D601为升压二极管，C618为升压电容。正程期间，+12V电压经I)601对C618充电．在C618两端充得近12V电压；逆程期间，IC601(3)脚内部电路断开，+12V电压与C618两端近。i2V电压叠加，使IC601(6)脚获得近+24V电压为场逆程扫描供电。调节场中心时，ICl01(22)脚(场中心控制端)输出的控制信号占空比发生变化，经R113、C113平滑滤波后得到变化的直流电压。该直流电压经R609限流及R622、R623分压后加至Ic601(7)脚，在Ic601内部电路的作用下，改变IC601(5)脚输出的直流电压大小，即改变场扫描锯齿波电流的零点．实现了场中心的调整。
提示：若D601性能变差或C618容量下降，光栅顶部会出现数条回扫线。
五、左右枕形失真校正电路
左右枕形失真校正的控制过程是．用场频为周期的抛物波调制行扫描电流，使行扫描电流在场中心部位最大，而越到场的上、下边缘，行扫描电流的幅度越小。
IC401(2)脚输出的场频锯齿波信号，经R424限流、Q701射随放大后送至IC701(8)脚，如下图所示；同时，IC401(15)脚输出的行频脉冲经C709、R702耦合送至Ic701(2)脚。IC701对输入的行、场信号进行处理后，从IC701(5)脚输出场频抛物波信号，经R712、R703限流后，由c716耦合至行幅控制电路中Q402的e极。场频抛物波信号经Q402、Q一403、Q414放大后，使A点电压呈下凹场抛物波变化，从而对行偏转线圈中的电流进行调制，达到东西枕形失真校正的目的。
调整枕形失真校正量时，IC101(23)脚(枕形失真校正控制)输出的控制信号占空比发生变化。经R141、C120平滑滤波成变化的直流电压。该直流电压经IC201—1放大后，通过D201、R703改变C716正极的电位，即改变场频抛物波的幅度值，从而达到调节枕形失真校正量的目的。
为了避免调节场中心时出现东西枕形失真现象，IC101(22)脚输出的场中心控制信号经R748、C710平滑滤波后，由R747送至Ic701(1)脚．在IC701内部电路作用下自动调节(5)脚输出的场频抛物波，即使场中心变化，也不增加东西枕形失真程度。
