六、视频处理电路
　　
　　1．亮度控制电路
　　

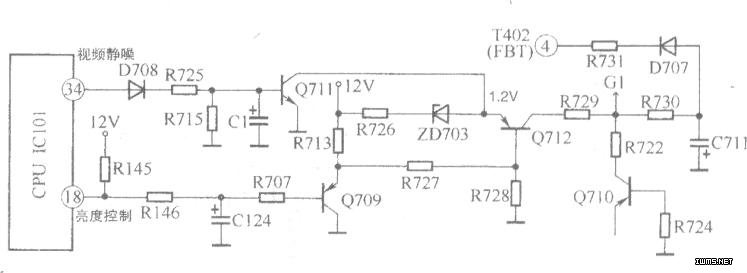

　　行变T402(4)脚产生的脉冲电压经R731限流、D707整流、C711滤波后得到一负电压，经R730送到显像管栅极(G1)，如上图所示。另外．G1电压的高低还与Q712的导通程度有关。

　　调节亮度时，IC101(18)脚输出占空比变化的脉冲，经R146、C124平滑滤波后控制Q709的导通程度，在R727的作用下，Q712的导通程度随之改变，使加到G1极的电压发生变化，从而达到调节画面亮度的目的。

　　2．视频静噪电路
　　
　　为了防止开机或显示模式转换瞬间，图像行、场不同步，该机没置了视频静噪电路。

　　在开机或显示模式转换瞬间．因主机不能及时送出行、场同步信号，ICl01(34)脚(静噪控制端)输出高电平控制电压，经R725、R715分压限流后使Q711导通，Q712因无e极电压而截止，此时G1电压最低，即负压达到最大，此时电子束截止，实现视频静噪。

　　当主机输出正常的行、场同步信号时，Ic101(34)脚输出低电平，Q711截止，不影响Q712的工作状态。

　　另外，当彩显处于节能状态时，IC101(34)脚为高电平，G1极负压最大，黑屏，从而降低整机功耗，达到节能目的。

　　3．对比度控制电路
　　

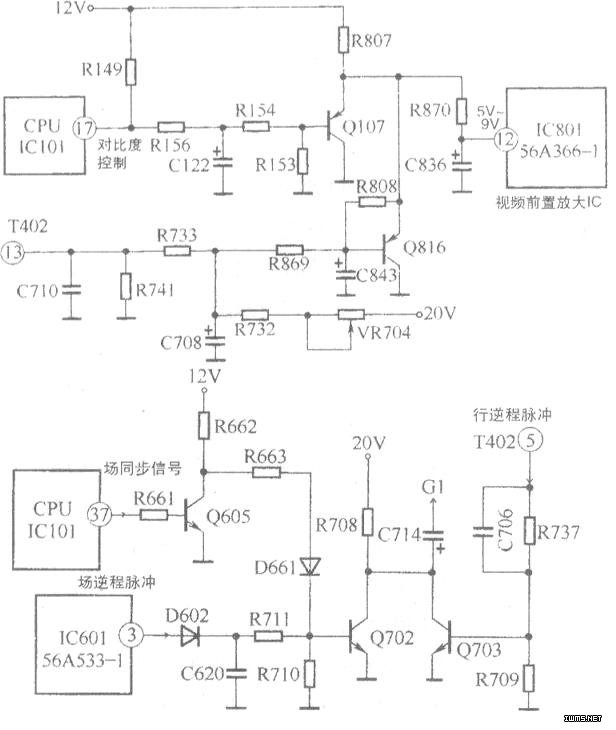

　　调节对比度时，Ic101(17)脚(对比度控制端)输出占空比变化的脉冲，经R156、C122平滑滤波，R154、R153分压限流，由Q107倒相放大后加到Ic801(56A366-1，视频前置放大Ic)(12)脚，如中图所示。IC801根据(12)脚电压值的高低，改变R、G、B输出的幅度值，达到对比度凋节的目的。

　　为了-避免显像管束流过大，该机在对比度控制电路中设有束流控制电路。当图像亮度过大时，即电子柬流过大，行变T402(13)脚电压下降，Q816因基极电压下降而导通加强，则IC801(12)脚电压下降，IC801输出R、G、B信号幅度值下降，图像亮度下降，从而对电子束流进行限制。

　　4．行、场消隐电路
　　
　　Icl01(37)脚输出的场同步信号经R661限流、Q605倒相放大后，经R663、D661加到Q702基极，如下图所示。同时，IC601(3)脚输出的场逆程脉冲经R711、R710分压限流后也加到Q702基极。上述两种信号经Q702倒相放大后，得到与场逆程脉冲对应的负极性场消隐脉冲，经C714耦合至G1极，使场逆程期间的G1电压下降，截止电子束，消除场回扫线。

　　同理，行逆程脉冲经C706、R‘737耦合及Q703倒相放大后，得到与行逆程脉冲对应的负极性行消隐脉冲，经C714耦合到G1极，消除行回扫线。

　　5．视频前置放大与输出
　　
　　该机视频前置放大由IC801(56A：366—1，与LMl203同)为核心组成。

　　主机显卡输来的R、G、B信号经连接器P801、匹配电阻(R801~R803)、耦合电容(C803-C805)分别送至IC8014、6、9脚。同时，Ic801(11)脚输出的2.5V基准电压分别经R804～R806送至Ic801(4)、(6)、(9)脚。使这三脚电压保持在2．3V左右。

　　Ic101(38)脚输出的行同步脉冲经Q470、Q802放大后，经R815送至IC801@脚(钳位脉冲输入端)，随即IC801R、G、B视频通道钳位电容端(即(5)、(8)、(10)脚)建立直流电压，IC801(25)、(20)、(16)脚输出放大后的R、G、B信号，分别送往视频输出电路。

　　另外，Q802集电极的脉冲电压还作为行消隐脉冲送至视频输出电路，避免屏上出现行回扫线。

　　IC801送出的R、G、B信号分别由各自的视频放大电路放大后，驱动三阴极KR、KG、KB。下面以R基色放大器为例加以分析。

　　Q804、Q807及其外围元件组成串联负反馈电流放大器，Q804为共发射极放大器，以提高电压增益；Q807为共基极放大器，用以展宽频带。R信号经共发一共基放大后，再由Q810、Q811组成的推挽放大电路放大．最后由C832、R844送到KR极。

　　提示：IC801在供电正常的情况下，还需(14)脚输入钳位脉冲，否则黑Ic801(5)、(8)(10)脚电压为0V，三基色放大电路均不工作，黑屏。
