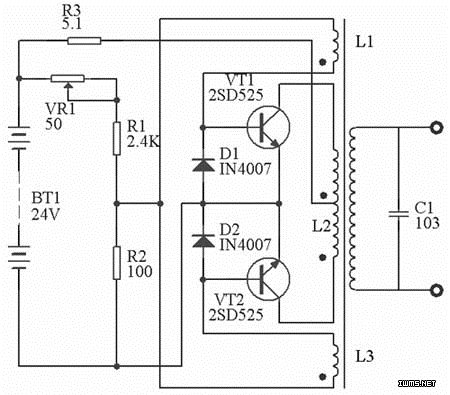

这是一个能将由24V蓄电池供电，能将其变为50Hz，输出40HZ的准正弦波的逆变电路。采用自激推挽方式驱动。变压器用标准的E型或R型铁心制作，当然，也可以由现成的市电变压器改制，最好能找个有两组中心抽头的变压器，如双24V和双6V。电路极其简单。

      其工作原理如下：

      当通电时，通过R1，R2分压给两个三极管提供基极偏压，由于三极管各参数总会存在差异，其中一个会先导通，我们假设VT1先导通，于是VT1的集电集电流增大，线圈L2感应出上负下正的电压，同时L1感应出上负下正的电压，这个电压加在VT1的基极，于是VT1的集电极电流继续增大，而L3也感应出上负下正的电压，这个电压加在VT2的基极，所以VT2截止，就这样通过正反馈VT1的集电极电流增大很快就饱和导通，L2中的磁通线性增长，当磁心饱和或电路所能提供的电流达到最大值时，线圈L2中的电流不再增加。L1，L2，L3的感应电压消失。由于VT1的基极没有L1所加的感应电压，VT1的集电集电流开始减小，也就是L2中电流开始减小，在L2两端感应出上正下负的电压，L1和L3两端的感应电压也反向，于是VT2迅束导通，VT1迅速截止。这个过程如同上面一样。当磁心饱和或电路提供的电流达到最大值时，再反向。这样就产生了自激振荡。

      其中两个二极管起反向钳制作用，用以保证三极管的BE结不被反向电压击穿。C1可用630V的CBB电容，用以滤除输出电压的寄生高频和毛刺部分，得到平滑的电压。本电路可作为照明、仪表的备用电源。
