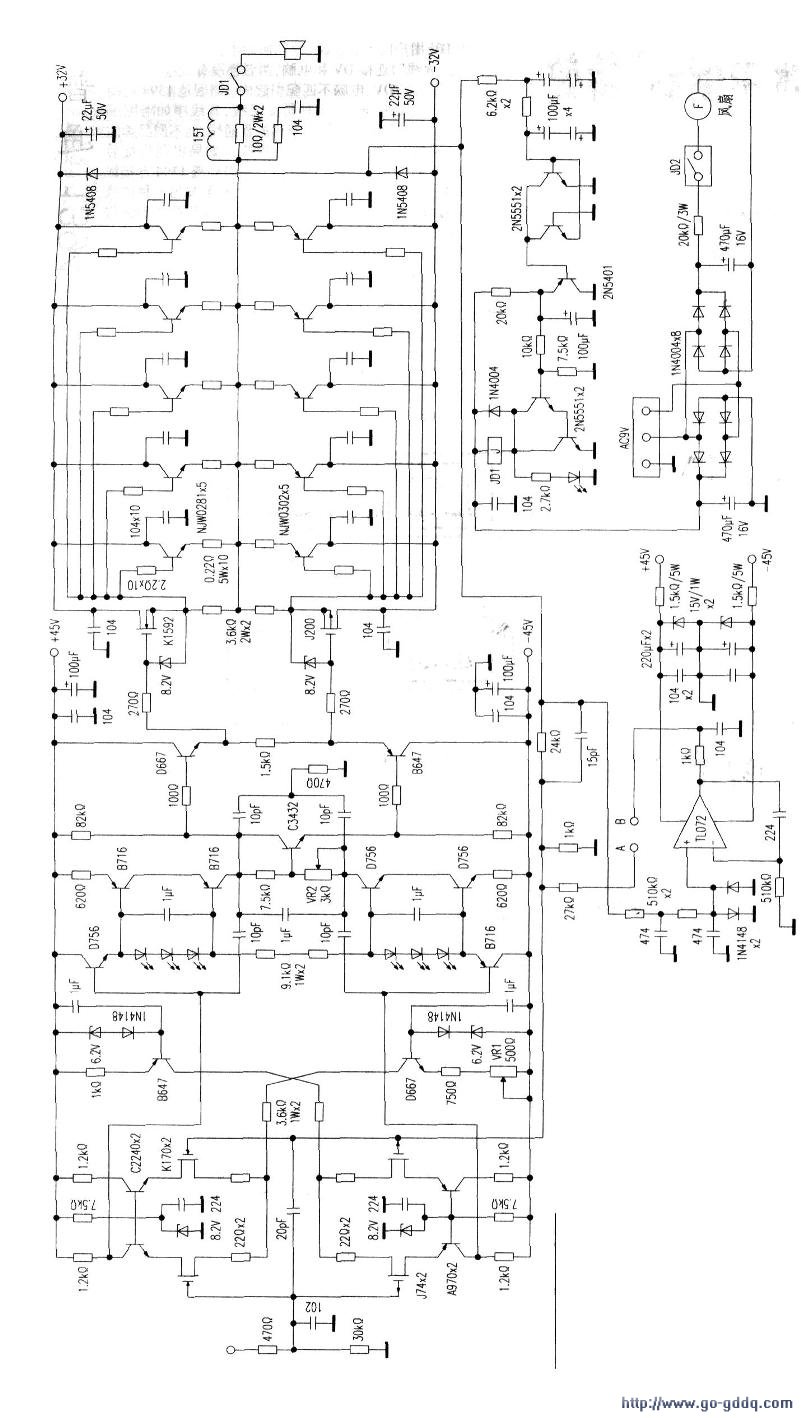

本机以甲类经典发烧线路为构架制作而成。

　　额定纯A类输出功率为40W/8Ω。本机输入级选用宽频共源共基电路，由于以JFET作信号输入放大。

　　所以将第一级每管静态电流设得较大（3mA）而不会影响信噪比指标。对提高整机转换速率和瞬态响应打下必要基础。第二级为缓冲隔离级。插入这一级后在降低输入级负载效应的同时又弥补了后面的共射共基主放级速度较快而声音略显单薄的不足，第二级和第三级管子的异极性连接还能抵消Vbe的PN结指数失真。提高了主放级的开环失真指标，可谓一举数得。

　　末级选用5对安森美NJW0281/0302并联作大电流强劲输出。一般末前级如果选用普通中功率管则推力会显得不够。曾考虑选用MJE15030/15031，推力是足够了，但在甲类工作条件下末级的静态电流不易稳定。最后决定用负温度系数的大功率管K1529/J200，在保证末前级推力足够的同时，增添了些MOS管特有的韵味。本机在选择反馈方式时费了一番周折。采用局部反馈具有瞬态响应好、声音活泼自然的优点。但失真略大，阻尼系数相对较低，对低灵敏度喇叭的控制能力不及大环路反馈方式。因此最终采用了大环路反馈（这也是国外名品功放普遍采用的主流方式）。本机每声道用一只500W环牛供电。总滤波容置为8万μF，具有甲乙类80W/4Ω和160W/2Ω的输出功率储备，确保了对一些动态阻抗变化极大的难伺候喇叭的从容驱动。电路中VR1用于调整中点零电位。VR2用于调整末级工作电流，使末级的0.22Ω/5W电阻两端压降为70mV，此时每声道末级静态电流为1.6A，电路调好届再将零位伺服电路输出端A点和B点连接上即可。

　　散热风扇驱动电路的温控继电器JD2选用50℃常开型，当散热器温升达到50°时风扇自动工作，一只20Ω/3W电阻用来降低风扇转速。在满足散热的前提条件下适当降低转速可以大大降低风扇运转噪声。装机结束后通电堤机3小时。接人自制单端前级和音箱试机。声音效果甜美、细腻、柔顺，同时又极具爆发力，是一款久听不厌的Hi—Fi功放。
