基于AT89S52单片机的简易数字示波器设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-18 14:50:28

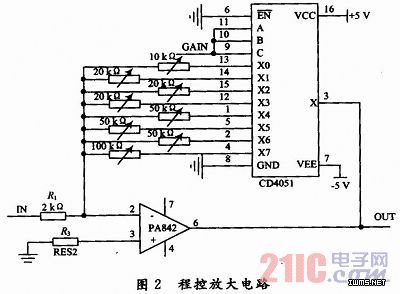

2．2 程控放大电路
程控放大电路的作用是对大信号进行衰减，对小信号进行放大，保证输入到A／D转换器的信号幅度在要求的输入电压范围内，以达到最好的测量与观察效果。采用模拟开关CD4051，运算放大器为OPA842，配合精密电位器实现多挡垂直分辨率。在AT89S52单片机中使用寄存器模块设置通道号，通过写入通道号控制模拟开关选通不同的反馈电阻，从而实现不同的放大倍数，具体的电路如图2所示。

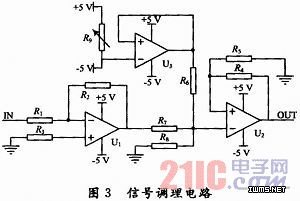

2．3 信号调理
由于示波器观察信号大多是正负电压信号，而A／D转换器AD0809是单极性参考电压。为了采样到信号的负电压，就需要给该信号叠加直流量，将负电压部分信号抬高至零电平以上，因此采用信号调理电路，将信号调理在满足A130809的0～5 V范围内。R1，R2，R3，U1即为程控放大电路的简化模块，电路如图3所示。
