2．4 数据存储电路

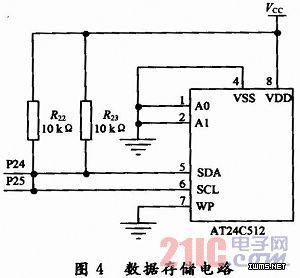

    E2PROM是数据存储电路的关键器件，本文选用Atmel公司新近推出的具有I2C总线容量达512 Kb(64 K×8 b)的AT24C512。该芯片的主要特性如下：存储容量为65 536 B；与100 kHz，400 kHz，1 MHzI2C总线兼容；100 000次编程／擦写周期；单电源、读／写电压为1．8～5．5 V；ESD保护电压大于4 kV；写保护功能，当WP为高电平时，进入写保护状态；CMOS低功耗技术，最大写入电流为3 mA；128 B页写入缓存器；自动定时的写周期。SDA线和SCL分别与单片机的P2．4和P2．5口相连。数据存储电路如图4所示。

2．5 其他硬件电路
    A／D转换模块：A／D转换器选用ADC0809，ADC0809是CMOS单片型逐次逼近式A／D转换器，可处理8路模拟量的输入，且有三态输出能力，即可与各种微处理器相连，也可单独工作。输入／输出与TTL兼容，转换时间约为100μs。
    键盘控制模块：该系统选用5个独立键盘做功能键，作用分别为运行与停止，波形的放大，波形的减小，波形的上移，波形的下移。
    LCD液晶显示电路：该设计采用MGL(S)-240128T液晶显示器。单片机P1口与LCD的数据口连接，用于数字信号的读取，P3．6，P3．7作为液晶显示模块的读／写控制信号端口，P2．5作为LCD的片选端口。
