2.4 显示原理
要想点亮LED,必须把LED的位选数据信号置成低电平。显示的过程如下：首先是将74HC595的RCK置0,再从相应数组中取出要显示的数据和位选信号，通过SCK的一个上升沿脉冲，就可以将这个数据输入74HC595,等所有的数据打入相应的芯片后最后再把RCK置1,这些数据就可以通过74HC595并行的传输出去。
3 系统的设计方案

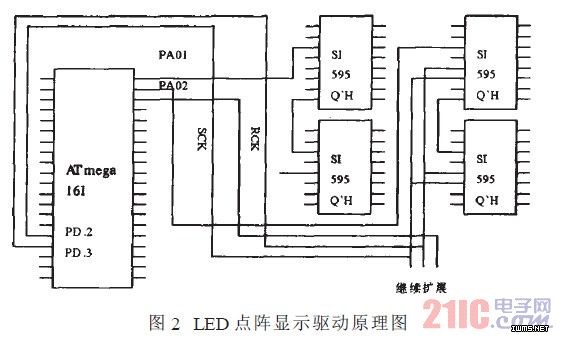

硬件总体框架的设计是根据上位机与下位机通信原理以及LED点阵显示原理和74HC595的特性所构成的。下面的图2说明的是LED点阵显示驱动原理图及其连线方式。
PA、PB口将作为数据输出口，一共连接16个8*8的LED。端口的每一个引脚将作为74HC595的数据输入端。RCK、SCK的并联的使用的目的是为了实现LED字符的同步显示。在线路连接中Q`H必须连接SI,因为根据74HC595的特性，如果输入的数据数大于8,那么前面的数据将会被自动溢出，根据这一思想就将两个芯片连接起来，按照先输入8位数据信号，再输入8位位选信号的顺序，那么正好前一个74HC595存放位选信息，后一个74HC595存放数据信息。

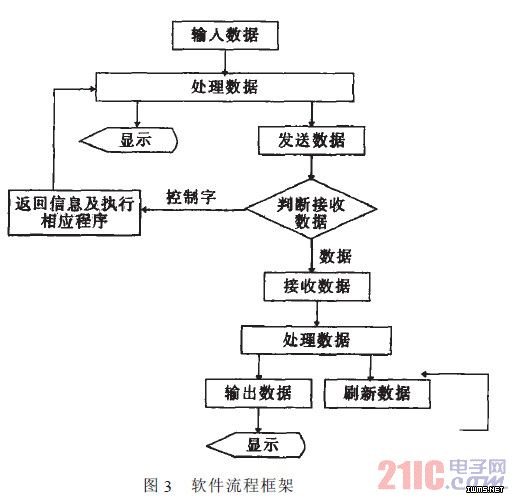

根据系统的设计原理，得出如下图3的软件流程框架：
4 结论
对于目前这个显示系统，优点在于电路实现简单，成本较低。如果系统需要更大的字符显示库，只需要扩展AVR的RAM或EEPROM,并且用多个AVR单片机进行的通讯即可。当然，这时需要注意数据写入时间问题，以免造成显示的不同步。
