思博伦通信的无线通信测试系列产品能够为2G、2.5G、3G、4G移动通信系统和WLAN/WiMAX系统提供目前最先进的和最精确的测试解决方案，它贯穿了产品的研发、系统性能测试、质量保证、生产测试、产品评估、设计验证、一致性测试及入网认证的整个过程。思博伦无线信道仿真器作为工业标准已有20年的历史，见下图的演变：

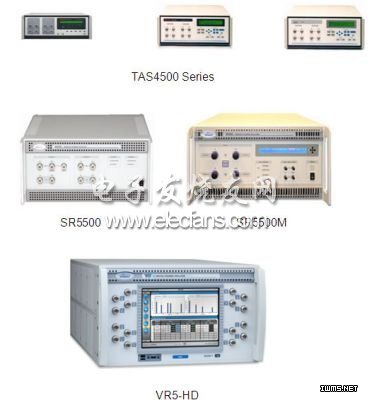

　　图4 思博伦无线信道仿真器系列

　　SR5500/SR5500M是使用最广泛的信道仿真器。 SR5500-M提供了对LTE/WIMAX等技术对于MIMO，SCME/IMT-A M.2135等空间信道模型等新技术的支持。SR5500M提供模块化、灵活的测试配置(单模块提供2个物理射频通道、4内部通道、96条径)，既满足多个测试项目同时进行的需要，也能组合起来满足大规模测试的需要。

　　思博伦新一代的信道模拟器产品平台VR5-HD，充分考虑到B3G, 4G的测试需求，在多个方面的指标上进行了大的提升。比如更易于使用和场景创建(天然双向连接和GUI设计的配合，触摸屏和外部电脑控制等)，支持更高的带宽(100M)，更广的频段覆盖(400M~6G)，在一台设备里支持更多的信道数目(最大到8*4MIMO，同时也继承了SR5500M的模块化和可级联设计思路)，支持未来的LTE-A的测试需求(如载波聚合)等。

　　新一代平台：VR5-HD

　　VR5-HD可以支持各种多通道配置的MIMO及波束成型测试。支持所有的3GPP一致性测试信道模型，支持基于几何地理的信道模型，如SCME，IMT-A M.2135等。并可自定义任何信道模型。

　　和SR5500相同，VR5-HD为实时信道模拟器，实时信道模拟意味着具备超长的随机序列，最真实的仿真真实场景，同时实时修改参数，给测试带来了极大方便，无需重新编辑、编译、修改等繁琐、易出错的过程，只需在GUI中修改、编辑参数，回车即可完成所有测试。

　　VR5-HD的主控软件界面如下图，可设置：

　　接收机和发射机连线拓扑图

　　双向连接时灵和配置端口，方便连接

　　多径环境的所有参数

　　输出功率及输出的载噪比等

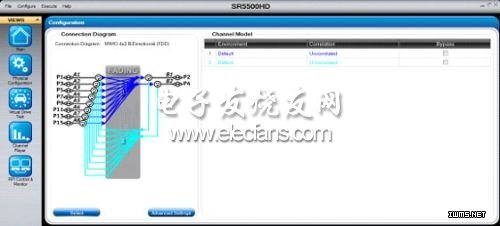

　　图5 VR5-HD图形用户界面

　　VR5-HD的基本测试能力

　　对于单台VR5-HD，可以支持以下各种配置情况下的MIMO测试：

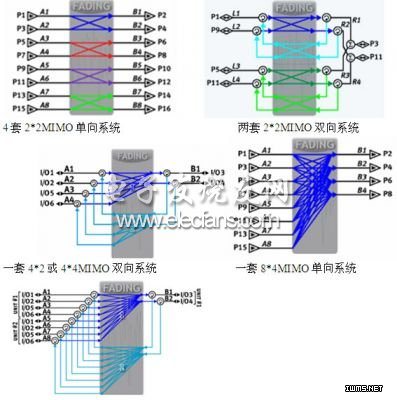

　　图6 VR5-HD灵活的MIMO配置

　　用思博伦仪表完成测试

　　实时信道模拟器，真实的仿真信道场景;实时修改参数，测试效率大为提高;强大GUI，精确的信号和噪声功率，可信的测试结果;连接简单，端口灵活配置，测试简单。以上特点使VR5-HD非常强大的支持无线信道仿真的需要，特别是对于TD-LTE的多天线测试，最多可达16个射频通道，端口多，连接复杂，必须要有简单易用的连接方式，VR5-HD特有的8通道内置双工器无需外接任何器件即可完成双向8通道的连接，非常简单。3.3.1上行解调测试

　　上行测试需要使用单向的1*8环境，支持SCME、IMTA信道模型，基站设置为交叉极化，终端设置为垂直极化，天线具有方向性。

　　在每种信道模型下，通过调整信噪比获得不同的吞吐量。

　　可方便的遍历终端速度、信噪比设置等。

　　上行解调测试可用SR5500M或VR5，下图是SR5500M的例子：

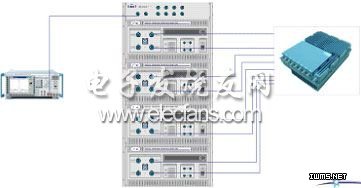

　　图7 上行解调测试连接

　　信道模型为实时的SCME或IMTA M.2135模型：

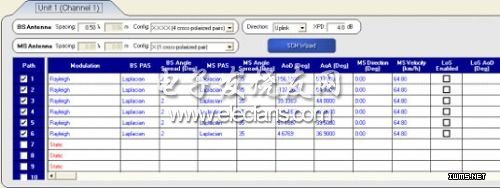

　　图8 SCME信道模型实时配置

　　3.3.2双向8*2测试

　　双向测试需要使用双向的8*2环境，支持SCME、IMTA信道模型，基站设置为交叉极化，终端设置为垂直极化，天线具有方向性。

　　双向测试必须保证上下行信道的互易性。所以开始测试前，需要执行相位校准。并保证相位校准的精度。相位校准的间隔应该尽量长。VR5-HD的校准精度在20M的带宽里达到5°，请校准周期可达到1周。大大提高了测试效率。

　　VR5内置双工器，无需添加然后外部器件即可完成双向测试：

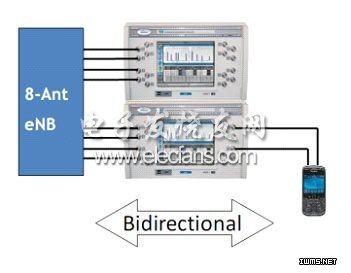

　　图9 双向8*2连接

　　图10 双向8*2配置

　　小结

　　TD-LTE因为更多的天线，以及因为beamforming而必须同时进行上下行的双向测试，给实验室的信道模拟带来了较大的挑战。同时TD-LTE需要全新的业界最前沿的基于几何地理的信道模型，给信道模拟器的模拟带来了新的课题。
