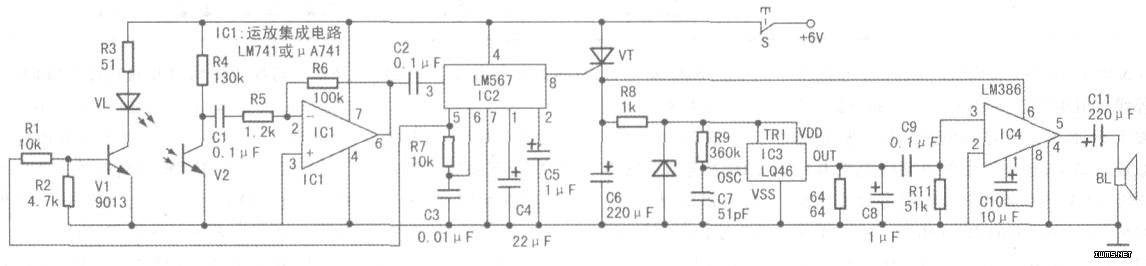

如图所示，该报警电路由光电检测电路、电压信号放大电路、译码控制电路、语音电路和音频放大输出电路组成。其中，3Du系列红外光敏管V2、三极管V1、红外发光二极管vL和电阻R1～R4组成光电检测电路；运算放大集成电路IC1、电阻R5、R6和电容C1组成电压信号放大电路；音频译码集成电路IC2、电容C2-C5和可控硅VT组成译码控制电路；LQ46型语音集成电路IC3及其外围元件组成语音电路。
正常时，三极管V1在IC2的控制下导通，VL发射出调制红外光．该红外光照射到远方的V2上，V2将接收到的红外光信号变成相应的电信号．经IC1放大、IC2译码处理后从IC2(8)脚输出低电平控制信号，VT不导通，IC3、IC4不工作，BL不发声。
当红外光束被遮挡时，V2无电信号输出，IC2(8)脚输出高电平，VT导通，IC3、IC4得电工作，BL发声。
调整R3的阻值，可改变VL的工作电流．即改变光控灵敏度。
