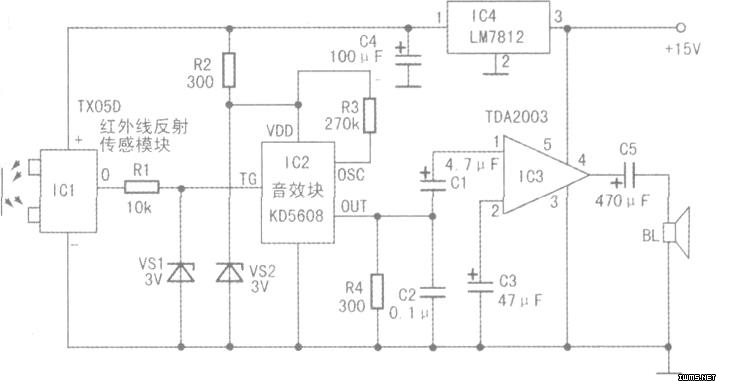

如图所示，红外线反射探测模块IC1、电阻R1、稳压二极管VD1组成红外线探测电路；音效集成电路IC2、电阻R2、R3和稳压二极管VD2组成音效发生器；音频功率放大集成电路Ic3，电容c1、c3、C5和扬声器BL组成音频放大输出电路。
正常时，IC1输出低电平，IC2因无触发信号不工作，BL不发声；当有人进入IC1的探测区域时，IC1发射的红外信号经人体反射回来，经IC1接收处理后输出高电平触发信号．触发IC2工作，输出音频信号，经IC3放大后驱动扬声器发声。
