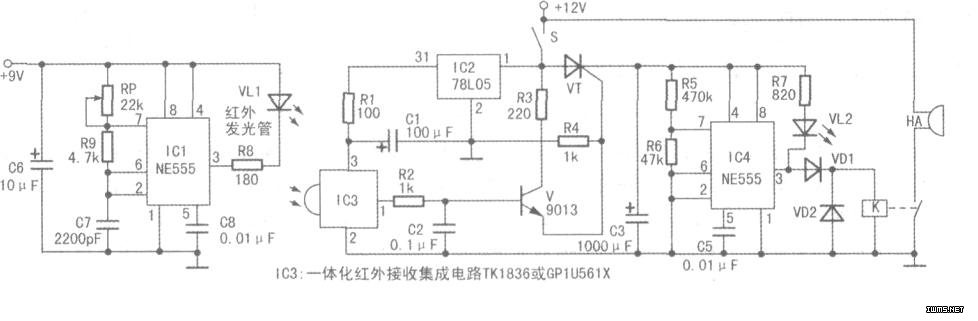

如图所示，时基集成电路IC1，红外发光二极管VL1，电阻R8、R9，、电容C6-C8，可调电阻RP组成红外线发射电路；TK1836或GP1U561X型一体红外接收集成电路(IC3)和R1、R2、c1等元件组成红外线接收电路；时基集成电路IC4、电阻R5~R7和电容c3^C5等元件组成声光报警电路。
正常时，VL1发出36Hz～38kHz的调制红外光，经IC3接收处理后。其(1)脚输出低电平，V和VT截止．声光报警电路不工作；当有人通过设防区域时，IC3因收不到红外光束，其(1)脚输出高电平，三极管v导通．其发射极输出的高电平触发VT导通，IC4得电工作，其(3)脚输出低频振荡信号，VL2闪烁发光，K间歇性吸合，报警器HA发声。
调整图中R5的阻值或C4的容量，可改变Ic4(3)脚输出的振荡信号的频率。
