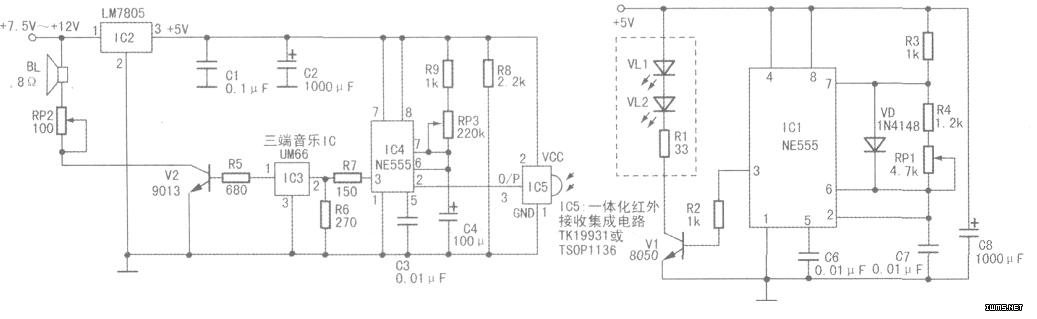

如图所示，该报警电路由红外线发射电路和红外接收控制电路组成。
其中，IC1和外围元器件组成多谐振荡器，其振荡信号经V1放大后由V L1、VL2发射调制红外光。在红外接收控制电路中，时基集成电路IC4、电阻R9和电容C3、C4组成单稳态触发电路。
正常时，VL1、VL2发射的红外光照射到TK19931或TSOP1136型一体化红外接收头IC5上，IC5(3),脚输出高电平，由IC4组成的单稳态电路处于稳态，V2不工作，BL不发声；当射向IC5的红外线光束被阻断时，IC5(3)脚输出低电平，IC4(2)脚出现负脉冲，单稳态触发器翻转，IC4(3)脚输出高电平脉冲，三端音乐集成电路IC3被触发工作，其(1)脚输出的音频信号经’V2放大后驱动BL发出音乐声。
