TMPA8809在王牌TCL王牌AT25S135型彩电中的工作原理
来源:本站整理  作者:佚名  2011-08-21 07:39:35



  1.微处理器部分

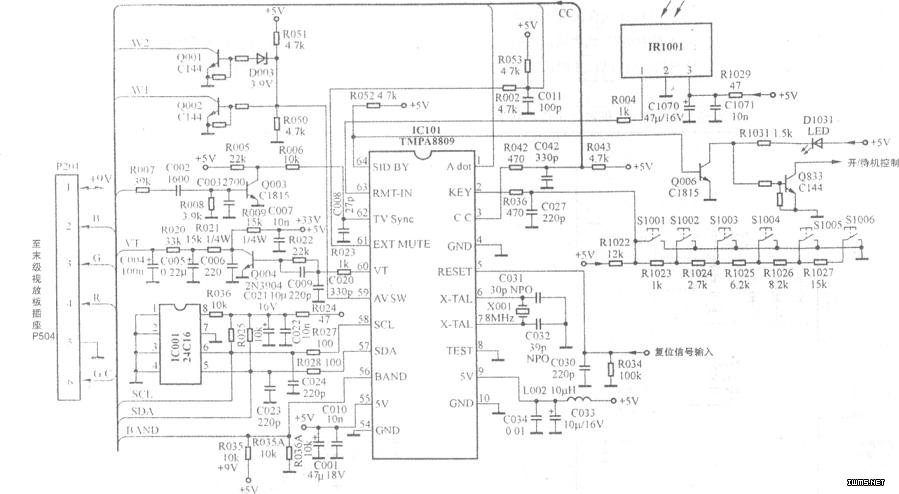

  TMPA8809(1)脚、(56)-(64)脚外接元件与IC内部相关电路构成,类似普通彩电的微处理器部分,如上图所示。此部分引脚的主要功能见下表。

  2.TV处理部分

  TV处理部分共有5个供电端:(29)、(49)脚为9v供电端;(25)脚为3.3V供电端;(36)、(44)脚为5V供电端。该部分有4个接地端((11)、(22)、(44)、(53)脚)。

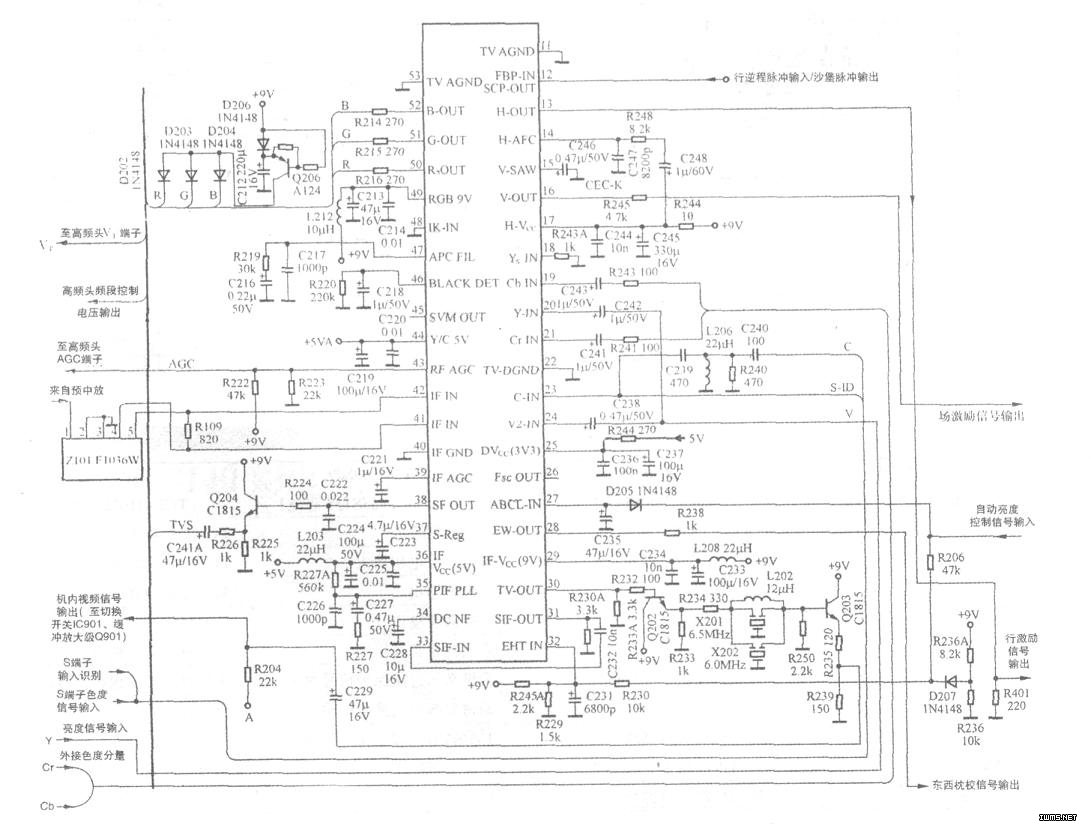

  如下图所示,来自高频头的全电视中频信号经预中放级放大,声表面滤波器Z101选频和频率特性处理后,从IC101(TMPA8809)(41)、(42)脚送入内部的中频放大器放大。被放大的中频信号随即进入同步视频检波器检波((47)脚为同步锁相环自动相位控制外接元件端),取出视频信号(成分中还含有第二伴音中频信号),然后送入视频放大器放大,最后从(30)脚输出。其中AGC检波得到的高频AGC电压从(43)脚输出,对高频头内部的高放电路进行自动增益控制。从脚输出的视频信号先经Q202缓冲放大,然后由L202、X201、X202组成的滤波器去掉.OMHz的第二伴音中频信号后,再经作一次缓冲放大及阻抗变换,最后送入电子模拟开关IC901(CD4052),经IC901选择并经三极管Q901缓冲放大后分成三路:第一路作为机内视频输出信号送至视频输出端子VOUT;第二路送往同步分离电路,取出的复合同步信号经Q003送往IC101(62)脚如图所示);第三路被送回IC101的(24)脚。

脚号 功能说明
1 音频检测输入脚。该脚通过检测输入音频处理器IC601(TA1343N)的音频信息(比如是单声道还是立体声输入),从而使CPU通过IIC总线对IC601发出指令,使IC601对音频信号作环绕声、伪立体声(指单声道输入时)、超重低音等方面的技术处理
2 键控信号输入脚。用以对电视机作最基本的频道升、降;音量加、减;菜单;TV/AV等方面的手动控制
3 黑电平输出脚,即“单独听”功能脚。当按下遥控器上“C·C”键时,电视屏幕无光栅.但可欣赏伴音或外接的音频信号源
4、10、54 接地端
5 CPU复位信号输入端
6、7 时钟振荡电路,外接8MHz晶振
8 微处理器测试端,通常接地
9、55 5v电源端,为CPU及内部数字电路提供5V工作电源
56 高频头波段切换输出端。该脚可输出低(0.1V)、中(1.7v)、高(3.5V)三种电平.通过外接转换电路,可使高频头分别工作于L/H、U/V波段,从而省掉普通彩电常用的LA7910、M54573L等波段转换集成电路
57、58 分别为IIC总线的数据线和时钟线,用以对存储器IC001(24C16)和音频处理器IC601进行总线控制
59 TV/AV1/AV2控制端。该脚可输出低(0V)、中(1.5V~2.0V)、高(4V~4.5V)三种电平,从而使电视机工作于Tv、AVl、AV2等状态.以便用户收看节目或外接VCD、DVD、音响等设备
60 调谐脉宽调制信号输出端。经Q004转换成直流电压后加到高频头VT端
6l 静音控制输出端。当按下遥控器上静音键时,该脚输出高电平,使内部或外部输入的音频信号接地,并使放大器增益为零,从而达到静音目的
62 复合同步信号输入端。CPU检测到该信号后,才能认定收到信号.从而解除静噪功能,并在搜索频道时对所收到的频道数据进行记忆存储
63 遥控信号输入端
64 开/待机控制输出端。该脚输出高电平时.机器处于待机状态

  虽然IC101(20)、(24)脚是并联关系,但在TV工作状态时,由于ICl01检测到了TV复合同步信号,(20)脚内部的视频开关会断开,而脚内的视频开关会闭合,信号只能从(24)脚进入Icl01内部的亮/色分离电路。被分离出的亮度信号经延时、峰化、黑电平延伸((46)脚外接元件为黑电平延伸检测滤波器)等技术性处理后,被送往YUV信号插入与矩阵电路。分离出的色度信号经ACC色度放大电路放大后被送人解码器。解码后得到的色度信号被送入1H基带延时电路延时.延时后的色度信号也被送人YUV信号插入与矩阵电路,同送来的亮度信号混合成基色信号。形成的R、G、B基色信号分别从脚输出,送往末级视放电路。

  这里需要说明的是,IC101(23)脚是一个双功能脚,既是S端子输入识别端又是色度信号输入端。当S端子插入插座时,插座内的自动开关对地接通。因此开关与转换管极相连.则Q903因b极接地而截止,IC101(23)脚为高电平(内部开关接通),此时S端子输入的色度信号可以由该脚进人。S端子输入的亮度(Y)信号由IC901选择后只能从IC101(20)脚输入(此时脚内开关接通,(24)脚内开关断开)。显然.当端子插头未插入插座时,IC101的(23)脚为低电平,内部开关断开,外接色度信号不能从该脚进入。

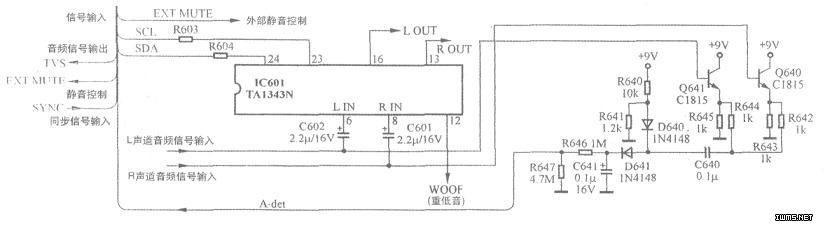

  下面再介绍伴音信号流程:经视频检波差拍出来的第二伴音中频信号从IC101的脚输出,经C232耦合至C101(33)脚,由内部的第二伴音中频放大器作.AGC放大后被送往鉴频器解调,然后还原出音频信号由的(38)脚输出。该信号经Q204作缓冲放大后经R226、C241A送往模拟开关。经IC902切换后,一路音频信号分别送至音频处理器脚(L路输入)、(8)脚(R路输入),如右图所示。经内部音效处理器作立体声、环绕声、重低音等技术处理后(由IIC总线控制),分别由I(2601的(16)脚(L路输出)、脚(R路输出)送至末级音频功率放大电路I(;602(TDA7266)的(12)脚、(4)脚。

  3.行、场扫描部分

  TMPA8809的(12)~(17)脚、(27)脚、(28)脚、(32)脚、(45)脚的外接元件与其内部电路构成行、场扫描电路,有关引脚功能见下表。

脚号     功能说明
12 行逆程脉冲输入/沙堡脉冲输出端。IC101内部的AFC-2电路从该脚输入的行脉冲中提取信号与(62)脚输入的复合同步信号中取出的行同步信号进行相位比较,以确保图像在屏上的正确位置
13 行激励信号输出端送往行激励管Q401
14 行鉴相器AFC电压滤波器外接元件端
15 场锯齿波形成电路外接电容端
16 场激励信号输出端.此信号经R245送往场输出块IC30 1(TDA8172)(1)脚
17 行扫描电路供电(9V)
27 自动亮度、对比度控制信号输入脚。当亮度过高(束电流过大)时,D205负极电压会降低,使D205正偏导通,(27)脚电压降低,三基色输出电平下降,从而使亮度降低
28 水平枕校信号输出脚。该信号经R238加至水平枕校输出电路,放大后送至行输出电路,使电子束在水平方向上得以控制,从而消除光栅水平方向上的枕形失真
32 显像管阳极电压过高保护信号输入端。当某种原因(如+B电压过高、行逆程电容失容等)导致阳极电压过高时,该脚电压下降,Icl叭◎脯输出关机电平,以避免过压带来的元器件损坏
45 显像管电子束速度调制信号输出。为了避免显像管因电子束扫描的曲率半径不同而带来的图像失真,就要求电子束在荧屏中部时扫描速度相对变快,而在荧屏左右两边时相对变慢(纯平大屏幕彩电更显重要),本机未用
