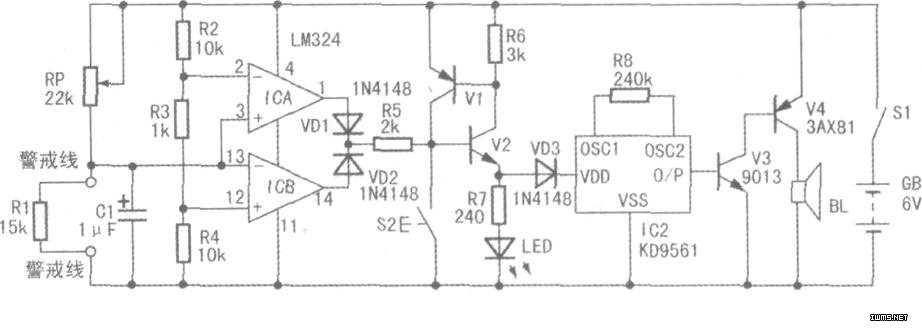

如图所示，电阻R1~R4、可变电阻RP、电容C1、运算放大器LM324(ICA、ICB)及二极管vDl、VD2组成检测放大电路；三极管V1、V2，电阻R5～R7，二极管VD3和复位按钮s2组成触发控制电路；音效集成电路IC2、电阻R8、三极管V3、V4和扬声器BL组成报警声响电路。
正常时，R1通过细导线并联在c1两端，与RP构成分压电路，使IC1的(3)脚和(13)脚电压均为3V，ICA、ICB均输出低电平，VD1、vD2截止，以单向可控硅方式连接的V1、V2因无触发电压而截止，后级电路不工作；当细导线被切断时，ICA输出高电平，VDl导通，V1、V2饱和导通，LED发光，四声音效集成电路IC2(KD9561)工作，其输出的音频信号经V3、V4放大后驱动扬声器发声。调整图中RP的阻值，可改变电路动作的阈值。
