基于FPGA的高速串行传输系统的设计与实现
来源:本站整理  作者:佚名  2011-08-21 07:40:58



    摘要:作为高传输速率和低设计成本的传输技术,串行传输技术被广泛应用于高速通信领域,并已成为业界首选。在此基于对高速串行传输系统的分析,对实例进行了总体设计验证,最终达到高速传输的目的。

关键词:FPGA;PCI-Express;时钟控制模块;Aurora模块

    引言

    随着网络技术的不断发展,数据交换、数据传输流量越来越大。尤其像雷达,气象、航天等领域,不仅数据运算率巨大,计算处理复杂,而且需要实时高速远程传输,需要长期稳定有效的信号加以支持,以便能够获得更加精准的数据收发信息,更好的为工程项目服务。传统的并行传输方式由于走线多、信号间串扰大等缺陷,无法突破自身的速度瓶颈。而串行传输拥有更高的传输速率但只需要少量的信号线,降低了背板开发成本和复杂度,满足高频率远距离的数据通信需求,被广泛应用到各种高速数据通信系统设计中。


    目前,高速串行接口取代并行拓扑结构已经是大势所趋。当今很多公用互连标准(如USB,PCI-Express)都是基于串行连接来实现高速传输的。相比于并行总线,串行连接的物理紧密度和链路韧性具有很多优势。

    因此,很多传输领域都转向了串行传输,如笔记本电脑显示互连、高速背板互连和存储器内部互连。该系统涉及到的技术主要包括:光纤传输、PCIE(PCI-Express)传输和DDR缓存技术,以及这几种技术在FPGA中融合为一个完整的串行传输链路,并实现了在两台服务器之间的高速数据传输测试,这对于实际工程应用具有重要的现实意义。

    1 系统结构

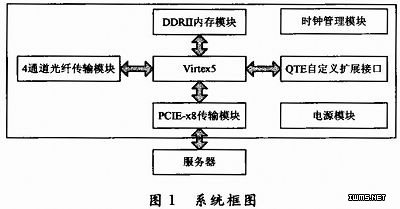

    高速串行传输系统作为数据采集、传输、存储中的一部分,对传输性能指标有着严格的要求。该系统要完成光信号到PCI-Express接口信号的相互转换,并在转换过程中完成数据的高速传输。信号一般可达4.25Gb/s,处理如此高的数据对硬件设计提出了很大的挑战。其中所包含的硬件有:高速光电转换电路,FPGA数据处理电路、DDRⅡ数据缓存电路、时钟管理电路、PCIE传输模块电路、电源模块电路、自定义扩展接口电路。系统框图如图1所示。


技术要求主要有以下几点:首先,传输卡中的4个光纤通道,每通道要达到2 Gb/s以上。其次,PCIE传输速率不小于6 Gb/s,支持DMA传输。再有,光纤和PCI-E传输误码率要小于1×10-10,连续传输相对稳定。


    图1中各个模块的功能如下:Virtex5作为传输卡的核心,用来实现数据从光纤接口到PCIE接口的高速转换。光纤传输模块的作用是将内部数据经过编码后,通过光缆传输给接收系统,以及接收外来光数据,并将光数据传送给FPGA处理电路DDR缓存模块的作用,就是将传输过程中的高速数据,进行缓存,以保持数据的完整性。PCI-Express传输模块的作用,就是与PC之间实现PCI-Express传输协议,与PC实现串行数据传输,同时与外部扩展接口,DDR缓存,光纤传输模块实现内部并行数据的交换。QTE自定义接口模块的作用,就是进行外部功能扩展。比如,可以扩展高速数据采集板卡、存储硬盘卡、图像采集卡等。时钟管理模块的作用,是给光纤传输模块提供参考时钟。时钟频率由FPGA的时钟控制模块控制。根据光模块的性能,给出指定的时钟。PCI-Express的参考时钟,是通过芯片从PC主板上提取的。电源管理模块的作用,是给整个系统提供各种不同的电压。

    2 系统模块设计与实现

    为了实现所要求的系统配置,更好地发挥各模块自身及相互之间的作用,必须对模块间进行系统的协议分析。该系统的数据传输是双向的,既可以传输数据,也可以接收数据。它主要由电源管理模块,时钟管理模块,PCI-Express传输模块,DDR缓存模块,光纤传输模块和外部扩展接口组成。其中,时钟控制模块和Aurora发送模块、Aurora接收模块是整个设计的重点。

    2.1 时钟控制模块

    时钟控制模块主要用来控制FPGA外围的时钟芯片ICS8442来产生所需要的高信噪比、低抖动的差分时钟。

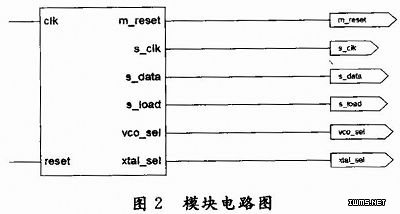

    其模块电路如图2所示:输出其中的信号用来完成对ICS8442的编程,使其能够产生所需要的时钟信号。



[1] [2] [3]  下一页
