3.3　软件总体设计

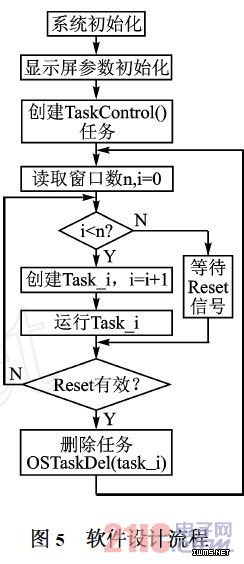

　　基于以上数据结构，软件设计的流程如图5所示。系统首先进行初始化操作，然后从Flash中读取显示屏参数，进行参数初始化。接着建立任务TaskControl（），其优先级比各窗口显示任务都要高，主要用于实时管理各窗口显示任务，每个窗口的显示由单个窗口显示任务来控制。

　　窗口显示任务根据各窗口显示方式的不同，在其对应的part存储区域进行下一帧数据的处理运算，然后调用窗口显示子任务进行显示。在完成一帧数据的显示后，调用一次OSTimeDlyHMSM（）使当前任务进入等待状态，下一个优先级最高并进入了就绪态的任务，立刻被赋予了CPU的控制权，由此完成窗口显示任务之间的切换。任务TaskControl（）定期查询Reset是否有效，若有效则删除原来建立的任务，重新读取窗口数，建立新任务，启用各个窗口显示任务Task_i。

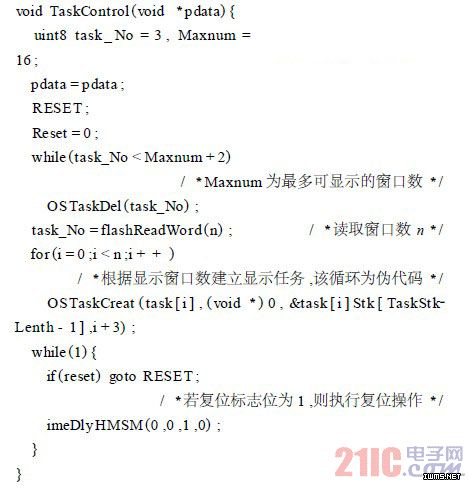

　　任务TaskControl的伪程序段描述如下：

　　4  结语

　　本设计充分利用了NiosII32位处理器的高性能和μC/OS2II实时操作系统高效的任务调度算法，实现了单屏幕多窗口显示，且显示屏控制变得更加灵活。整个控制系统在1片FPGA芯片上完成，有效地降低了系统的成本。
