基于Verilog HDL滤波器的设计
来源:本站整理  作者:佚名  2011-08-21 20:05:02



2.2 定制ROM

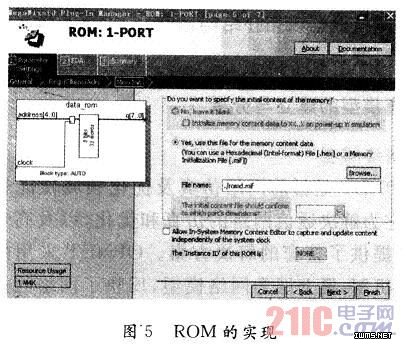

  QuartusⅡ包含有许多有用的LPM模块,它们是复杂或高级系统构建的重要组成部分,可以与QuartusⅡ普通设计文件一起使用,该文使用“Tools”菜单下的MegaWizardPlug—In Manager命令定制ROM的元件。如图5所示。

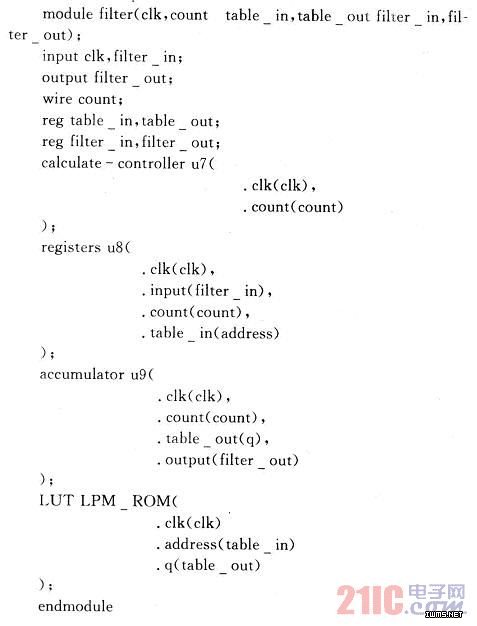

  2.3 用VerilogHDL进行数据流建模

  滤波器的建模过程如下:

  3 验证仿真

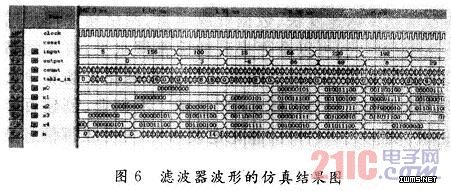

  利用ALTEra公司的QuartusⅡ7.2软件内部带有仿真器对滤波器的VerilogHDL模型进行波形仿真,通过建立正确的Vector Waveform File就可以开始仿真了。如图6所示。

  通过QuartusⅡ的波形仿真功能,对输入输出进行波形仿真,对其结果进行定量分析。通过时序分析和功能分析结果,对设计进行进一步的完善。在仿真中,in—put滤波器输入数据,output滤波器输入数据x0,x1,x2,x3,x4为移位寄存器组中寄存器,count为控制计数器,table-in为流水线寄存器。所得结果如图6所示。经验证,仿真结果和实际运算结果一致。所以对于大多数连续的LTI系统都可以采用以上方法进行分析,但是他也有局限性:对于时变系统,非线性系统分析,它无能为力;只适合分析一维变量,对于多维变量,它无能为力;可采用状态变量分析方法;就精确度来说,这种分析方法不是很高。

  尽管连续LTI系统有很多缺点,但是通过对LTI系统的分析可以培养系统建模和求解能力,为以后分析其他系统作参考。
