1．3 数控振荡器DCO

脉冲加减电路完成环路的频率和相位调整，可以称之为数控振荡器(相位控制器)，其RTL构架如图5所示。当没有进位／借位脉冲信号时，它把外部参考时钟进行2分频；当有进位脉冲信号CARRY时，则在输出的2分频信号中插入半个脉冲，以提高输出信号的频率；当有借位脉冲信号BORROW时，则在输出的2分频信号中减去半个脉冲，以降低输出信号的频率。这样就达到了调整本地时钟的相位，并使其跟踪锁定在输入信号相位上的目的。

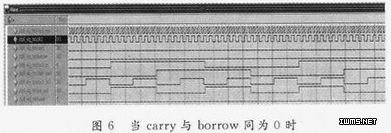

当carry=0和borrow=O时，输出为系统时钟的2分频(clk2为输出；cLOCk_sys位系统时钟)，如图6所示。

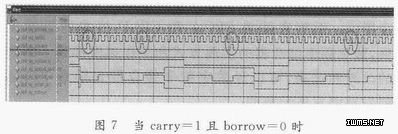

当carry=1且borrow=0时，输出为在系统2分频的基础上加上一个系统周期(clk2为输出；clock_sys位系统时钟)，如图7所示。

1．4 N分频器

分频数N为锁相环的一个重要参数，它与锁相环的最大相位误差θ及同步建立时间t满足如下关系：

θ=2π/N，t=TN

式中：T为输入信号的周期。

可见，为了取得较小的相位误差，N的取值变大，相对的锁相环的建立时间也就变长。所以对于这两个指标而言，N的取值是矛盾的，为了达到较好锁相效果，需对N取一个中间值。在该设计中N取值为32，由仿真图可知，此时同步建立时间大概为18 μs，而相位误差为π／16。另外，徘徊滤波器中，双向计数器的计数峰值Q也对同步建立时间有直接影响。当计数频率和相差不变时，Q越大，则计数器达到满值所需时间越长，同步建立时间也就越长；反之亦然。可见Q与建立时间t成反比，在该设计中Q取18。

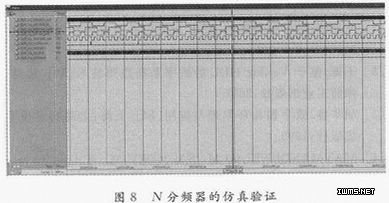

clk2，carry，borrow，oxr_out为测试端口；dIv_elk_out为分频值小于divider_n的一个分频器；从而输出一个高于基准输入频率的信号，并对输入的基准频率进行倍频，如图8所示。

2 DPLL的FPGA实现

下面给出详细描述DPLL的工作过程：

(1)当环路失锁时，异或门鉴相器比较输入信号(clock_in)和反馈信号(clock_back)之间的相位差异，产生K变模可逆计数器的计数方向控制信号(xor_out)。

(2)K变模可逆计数器根据计数方向控制信号(xor_out)调整计数值。xor_out为高进行加计数，并当计数值到达预设的K值时，输出进位脉冲信号(carry)；为低进行加计数，并当计数值达到0时，输出借位脉冲信号(borrow)。

(3)脉冲加减电路则根据进位脉冲信号(carry)和借位脉冲信号(borrow)在电路输出信号(clk2)中进行脉冲的增加和扣除操作，来调整clk2信号的频率，以实现clock_back信号对clock_in信号的相位跟踪。

(4)重复上面的调整过程，当环路进入锁定状态时，异或门鉴相器的输出xor_out为一占空比50％的方波，而K变模可逆计数器则周期性地产生进位脉冲输出CARRY和借位脉冲输出BORROW，导致脉冲加减电路的输出IDOUT周期性地加入和扣除半个脉冲。
