摘要：采用Verilog HDL语言作为硬件功能的描述，运用模块化设计方法分别设计了通用异步收发器(UART)的发送模块、接收模块和波特率发生器，并结合现场可编程门阵列(FPGA)的特点，实现了一个可移植的UART模块。该设计不仅实现了串行异步通信的主要功能，而且电路简单，工作稳定、可靠，可以将其灵活地嵌入到各个通信系统中。
关键词：通用异步收发器；现场可编程门阵列；Verilog HDL；串行通信

      串行通信要求的传输线少，可靠性高，传输距离远，被广泛应用于计算机和外设的数据交换。通常都由通用异步收发器(UART)来实现串口通信的功能。在实际应用中，往往只需要UART的几个主要功能，专用的接口芯片会造成资源浪费和成本提高。随着FPGA／CPLD的飞速发展与其在现代电子设计中的广泛应用，FPGA／CPLD功能强大、开发过程投资小、周期短、可反复编程、保密性好等特点也越来越明显。因此可以充分利用其资源，在芯片上集成UART功能模块，从而简化了电路、缩小了体积、提高了可靠性，而且设计时的灵活性更大，周期更短。鉴于此本文提出了一种采用FPGA实现UART功能的方法，可以有效地解决上述问题。

      1 UART的工作原理

      UART(Universal Asynchronous Receiver Transmitter，通用异步收发器)是广泛使用的异步串行数据传输协议。在串行通信中，数据以字节为单位的字节帧进行传送。发送端和接收端必须按照相同的字节帧格式和波特率进行通信。UART控制器所传输的一帧串行数据包括1位起始位(低电平)、5～8位数据位、1位校验位(可选)和停止位(可为1，1．5，2位)。起始位是字节帧的开始，使数据线处于逻辑0状态，用于向接收端表明开始发送数据帧，起到使发送和接收设备实现同步的功能。停止位是字节帧的终止，使数据线处于逻辑1状态。用于向接收端表明数据帧发送完毕。波特率采用标准速率9 600 b／s。数据在传输时，低位在前，高位在后。接收端检测并确认起始位后，接收数据位。停止位接收完毕后，向CPU发出中断信号，同时将数据发送到计算机的8位数据总线上；发送数据时，先由CPU设置波特率，然后将8位并行数据加上起始位和停止位发送给外设。停止位发送完毕后，向CPU发出中断信号。在数据发送和接收过程中，CPU可以通过控制信号来读取UART的工作状态，以便进行实时处理。

      2 UART的模块化设计

      2．1 系统总体结构

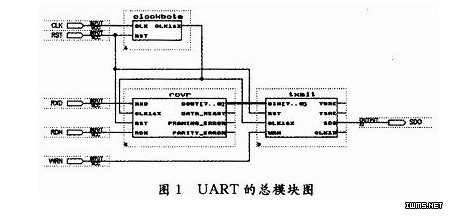

      在大规模电路的设计中，广泛采用层次化、结构化的设计方法。它将一个完整的硬件设计任务从系统级开始，划分为若干个可操作的模块，编制出相应的模型并进行仿真验证，最后在系统级上进行组合。这样在提高设计效率的同时又提高了设计质量，是目前复杂数字系统实现的主要手段，也是本文设计思想的基础。按照系统功能进行划分，UART主要由波特率发生器、接收模块和发送模块三大部分组成。在Maxp-lusⅡ仿真环境下，由各个子模块进行综合的系统总模块如图1所示。下面分别讨论发送模块、接收模块和波特率发生器模块的具体实现过程。

      2．2 发送模块
      2．2．1 发送模块及其功能

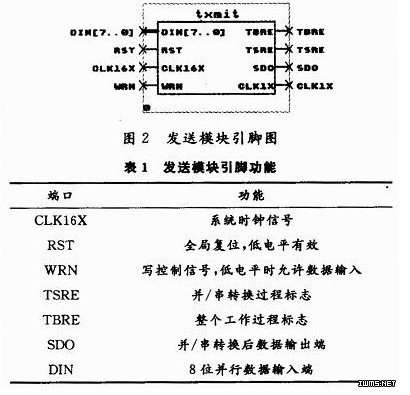

      发送模块主要实现对并行数据的缓存、并串转换，并把串行数据按照既定数据帧格式进行输出。发送模块的引脚如图2所示，各引脚功能见表1。
