基于FPGA的通用异步收发器设计
来源:本站整理  作者:佚名  2011-08-21 20:05:16



2.3.2 接收模块功能仿真

接收模块功能仿真结果如图5所示。二进制数11101010从引脚RXD串行输入,接收器先要捕捉起始位,在RDN信号为0条件下,启动接收程序,计数器开始计数,数据从RXD[7..0]串行输入,由接收移位寄存器RSR[7..0]逐位移位接收,并在接收完成时传送给接收缓冲寄存器RBR[7..0],最后接收缓冲寄存器RBR[7..0]将接收的数据传送至DOUT[7..0],由它并行输出,同时输出一个接收数据准备好信号DATA _RE标志数据接收完毕。

2.4 波特率发生器模块

2.4.1 波特率发生器模块及其功能

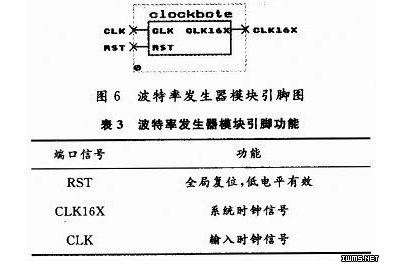

波特率发生器模块主要用于产生接收模块和发送模块的时钟频率,其实质就是一个分频器,可以根据给定的系统时钟频率和要求的波特率算出波特率分频因子,作为分频器的分频数。波特率发生器产生的时钟频率CLK16X不是波特率时钟频率CLK,而是波特率时钟频率CLK的16倍。波特率发生器模块的引脚如图6所示,其功能如表3所示。


2.4.2 波特率发生器功能仿真

UART在发送或接收数据时,使用的时钟信号频率f是波特率(b=9 600 b/s)的16倍,由外部系统时钟进行16分频得到。UART每16个波特时钟发送或接收一个二进制位,设计中采用的晶振频率c=25 MHz,那么波特率发生器输出的时钟信号周期为:


波特率发生器的功能仿真如图7所示。



本设计用晶振为25 MHz,由公式可得出输出波形的半个周期应为k/2,即81倍的输入时钟周期,仿真结果验证了波特率发生器模块的正确性。

3 结语

UlART是广泛使用的串行数据通信电路,因其要求的传输线少,可靠性高,传输距离远,所以系统间互联常采用异步串行通信接口方式。本文用Verilog HDL语言,结合有限状态机的设计方法实现了UART的功能,将其核心功能集成到FPGA上,使整体设计紧凑、小巧,实现的UART功能稳定、可靠;同时,利用有限状态机的方法具有结构模式直观简单,设计流程短,程序层次分明,易综合,可靠性高等优点,必将在EDA技术中发挥重要作用。
