状态计时电路由两片74190级联而成，构成22和16自翻转的电路。其要解决的核心问题包括置数，翻转和借位。根据74190芯片的特点，可分析其实现原理如图4所示，通过溢出信号RCON的上升沿实现借位，使得数字能够从20到19，个位向十位借位，顺利过渡。
置数和翻转之间有先后关系，即须先置数后翻转。如表3所示，分析两个BCD码各位特点，可知两者D7D6D3D0位均为1，D1位均为0，而D5D4D2位不同，如图5，D5D4D2位由状态电平S来控制，当为I状态时，计数器的预置的数为D5=0，D4=D2=1，而为J状态时，计数器的预置的数为D5=1，D4=D2=0，根据74190的功能，将2片74190的MAX／MIN引出，通过与非门，分别连在高位和低位的LDN置数端，通过分析可知，当计数器从01减到00时候，高低位的MAX／MIN均为高电平，经过与非门以后为低电平，74190被置数，其置数值由状态S来决定，S是由LDN端信号经
过一个T’触发器决定的，即LDN信号每置数一次，S翻转1次，从而区分16和22状态。按这个结构，可分别置数16和22，使其实现自翻转。

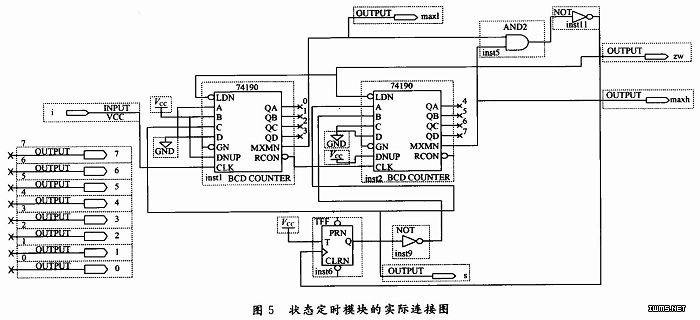

图5为状态定时模块的实际连接图。
1．3．3 时间显示

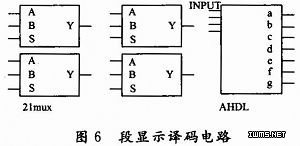

时间显示要用到7段显示译码电路，由于是两位BCD码，故用二选一数据选择器。选择端S接一个频率很高的方波(如1 kHz)；数据比较器的输出和1 Hz脉冲作为AHDL模块的输入，即可正确显示时间。

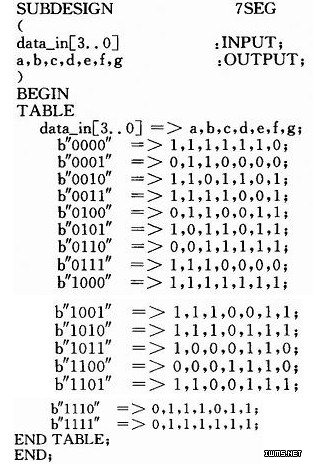

为正确显示时间，用AHDL文件自编译码真值表如下：
