格力干衣暖气机工作原理分析
来源:本站整理  作者:佚名  2011-08-22 14:30:26



  工作原理

  格力干衣暖气机电路原理见附图。

  1.电源电路

  220V市电经熔断器FU1加于电源变压器T初级,其次级输出的电压经UR整流,C1滤波后输出一9V直流电,除为继电器K1、K2供电外,还经R降压,为IC1及相关外围电路、指示灯供电。LED1为红色电源指示灯,接通市电LED1亮。

  2.主电路

  220V市电经熔断器tt,.J1、FU2加于主电路输入端。接通市电,在电路控制下,机器叮分别亡作在弱风、冷风、低热、高热状态。该机使用PTC陶瓷发热体,发热效率高、无明火、升温快,发热器受继电器K1、K2控制。摆叶电机M2、风机M1分别由可控硅VS2、VS1控制。K1、K2、VS2、VS1受控于控制电路。

  3.控制电路

  控制电路由IC1(BA3205A4M)及其外围电路组成。在电源电一9V、一5V正常的前提下,按键s2用于启动或关断IC1的工作。5V电源加至IC1⑩脚,⑦脚接正电源(地)。

  ④、⑤脚接晶振。开机首次按调温键s4,IC1的④脚输出低电平,VT2导通,VT1导通,其c极输出负脉冲。

  该负脉冲加于可控硅VS1触发极上,VS1导通,送风风机工作。同时,IC1⑧脚输出高电平,蜂呜器发声。

  此时暖衣机送出的为冷风,冷风指示灯LED8亮(绿)。再按调温键S4一次,IC1@脚输出低电平。一路通过二极管VD5维持可控硅VS1导通,送风风机运转。另一路通过VD7、R5使vT4导通,继电器K1线包通电,常开触点K1—1闭合,EH1通电发热,暖气机工作于低热状态,送风风机送出低热风,低热指示灯LED6亮(绿)。第三次按s4.@脚输出高电平,⑥脚输出低电平。经二极管VD4、VD8加至VT1、VT4b极,VT1、VT4保持导通,以维持送风风机和EH1作状态不变。同时经R4加至VT3b极,VT3导通,继电器K2线包通电,常开触点K2—1闭合,EH2通电发热,EH1、EH2均发热,暖气机工作于高热状态,送出高热风,高热指示灯LED5亮(绿)。

  第四次按s4,⑥脚恢复高电平,17脚为低电乎.机器回到冷风工作状态。如此循环,实现冷风一低热一,高热一冷风T作状态间的转换。

  s3为摆nt-选择键。按s3,IC1②脚输出低电平,摆叶发光二极管LED9亮(绿),同时,VS2导通,摆叶风机启动,扩大送风面。再按一次0小家皂&机电{S3,②脚输出高电平,VS2截止.摆叶风机停转。

  该机还具有定时、记忆、关机延时等功能。定时功能需按定时键s1,并根据定时时间长短进行预先设置。记忆功能可存储关机前的工作状态,下次开机时直接进入该状态。

  关机延时是通过C4、R.3米实现的。

  关机后电容C4所存储的电能使VT2继续导通约3O秒,此时机器自动进入冷风工作状态,保证发热元件EH!、EH2断电后迅速冷却,以延长机器使用寿命。30秒后,C4放电结束,VT2截止,送风风机停lL转动。

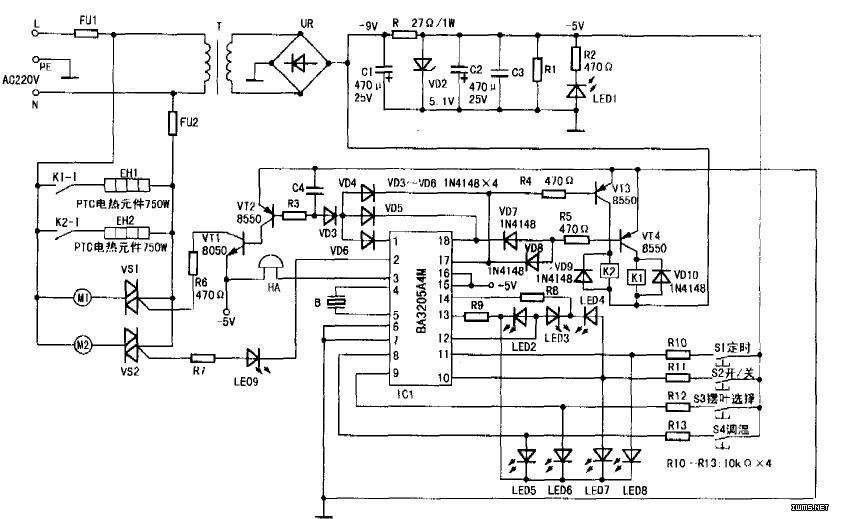

格力干衣暖气机电路
