本文价绍一种直流三倍压电路，能将５Ｖ直流电源升到接近１５Ｖ的直流电压输出，有以给小电流负载（如ＣＭＯＳ电路）供电。

      其基本原理是采用一个ＴＴＬ六非门组成的振荡器，使电路的两个电源交替地接正电源或地来达到倍压目的。

      首先三组非门接成非对称多谐振荡器，当a为低电平时，电源＋５Ｖ电源对Ｃ１充电。当a为高电平，b为低电平时，a点电平与Ｃ１串联再为Ｃ２充电。再当a低电平，b为高电时，电源＋５Ｖ对Ｃ１充电，b点电平与Ｃ２串联为Ｃ３充电。

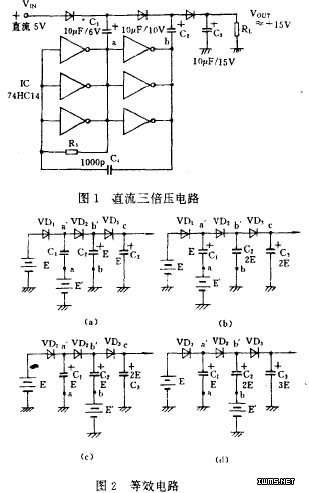

      原理图和等效图如下：
