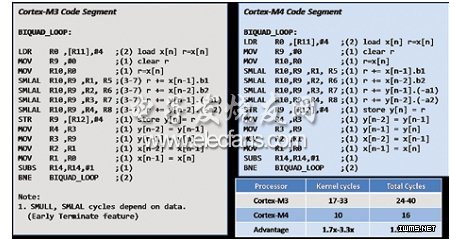

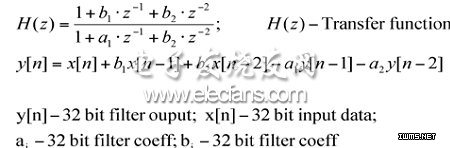

双二阶滤波器是二阶IIR滤波器的常用名，是均衡器等音频编码器和后处理器模块的一种典型例程。本质上属于计算密集型，以MAC运算为主。图5所示为此模块的Direct Form-1版本。此例的实施方案在等式-2中给出。在此例中，两种处理器的寄存器用途和指令数完全相同。
等式2：窗口重叠加法模块。
基2 FFT蝶形器模块

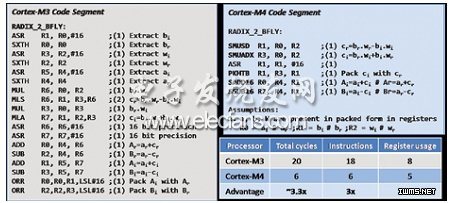

FFT是一种通用信号处理运算。音频处理模块一般都需要FFT运算进行频域变换。它计算密集型，以MAC和控制代码混合运算为主。此例仅说明基2时间抽取算法(DIT)蝶形运算。输入输出数据的精度均为16位。图6所示为此模块的运算处理流程。此例的实施方案在等式3中给出。
图6：基2 DIT FFT蝶形运算。

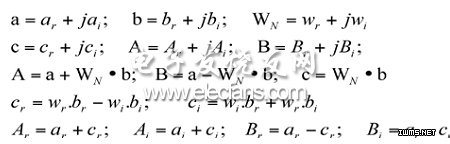

等式3：基2时间抽取蝶形运算。
FIR滤波器模块

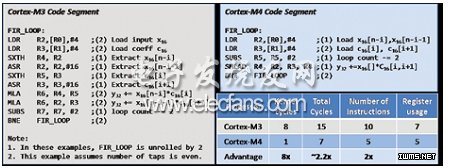

FIR滤波器是一种典型的信号处理运算，常用于后处理模块。此模块也是计算密集型，以MAC运算为主。图7所示为此模块的运算处理流程。在此例中的实施方案在等式4中给出。

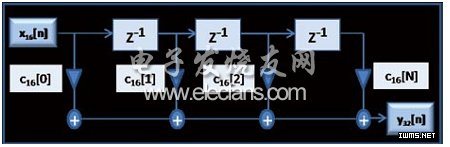

图7：FIR滤波器模块图。
等式4：FIR滤波器等式。
