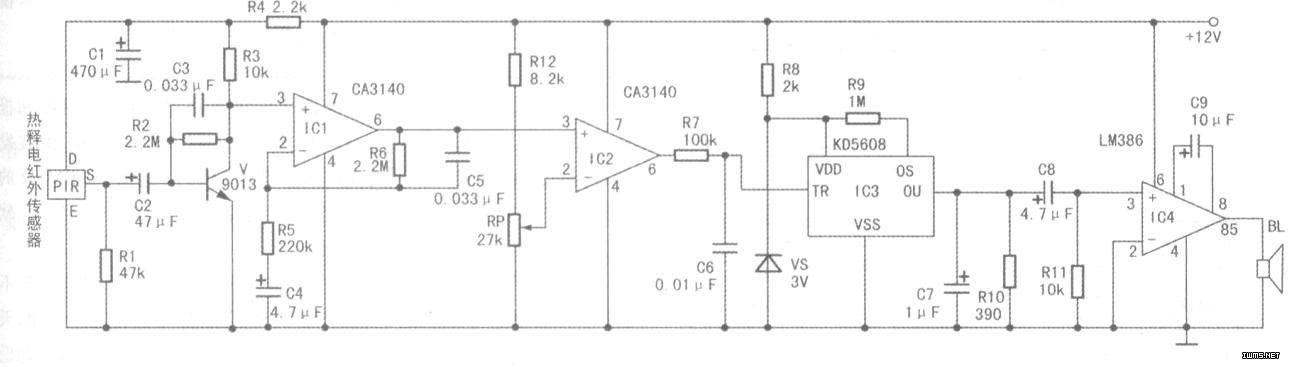

如图所示，红外传感器的PIR、电阻R1-R4、电容C1—C3和三极管V组成检测放大电路；运算放大集成电路IC1(CA3140)和电阻R5、R6、电容C4、c5组成电压放大电路；运算放大器IC2(CA3140)、电阻R12和电位器RP组成触发电路。
当有人在红外传感器的有效区域内走动时，PIR的s端输出超低频脉冲信号，此信号经v、IC1放大后送到IC2(3)脚(正相输入端)，与IC2(2)脚(反相输入端)的参考电压相比较，若(3)脚电压高于(2)脚电压，则IC2(6)脚输出触发高电平，IC3工作，其输出的音频信号经IC4功率放大后，驱动BL发声。
