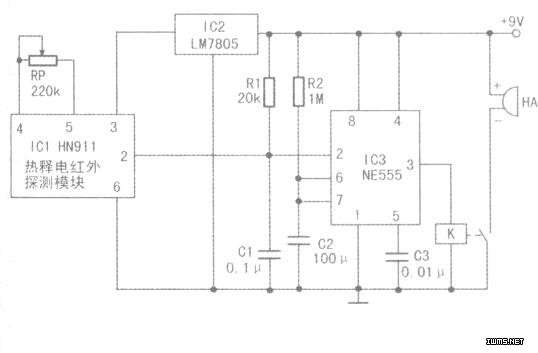

如图所示，该报警电路采用集热释电红外传感器、放大器、信号处理、延时及输出电路于一体的热释电红外控制模块HN911(IC1)。时基集成电路IC3(NE555)及其外围元件组成单稳态触发器。正常时。IC1(2)脚输出高电平，单稳态触发器处于稳态，IC3(3)脚输出低电平，继电器K不动作．HA不发声；当有人进入防区时，IC1接收到人体发出的红外线。经IC1内部电路处理后，从(2)脚输出负脉冲触发信号，单稳态触发器翻转，IC3(3)脚由低电平变为高电平．K得电吸合，HA发声。在此期间，C2先经IC3(7)脚内部电路放电。然后由+9V经R2给C2充电；当C2两端电压约升至6V时，单稳态触发电路又恢复为稳态，IC3(3)脚又变为低电平，HA停止发声。
