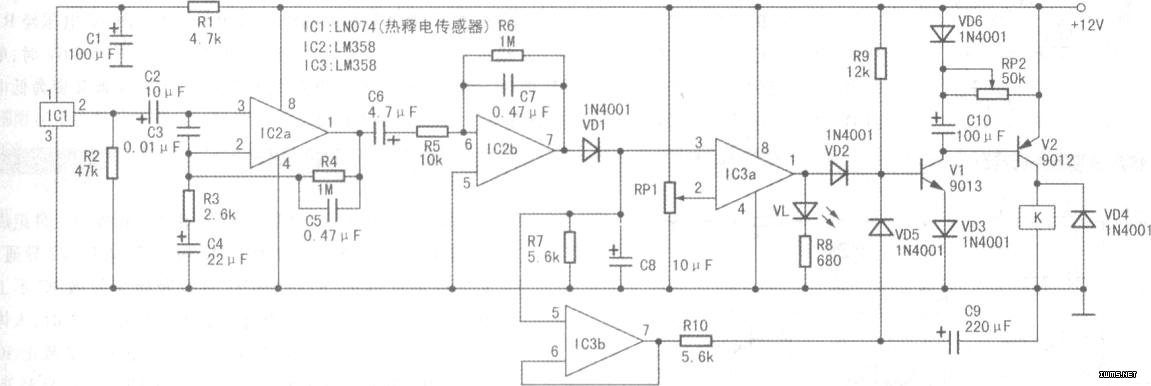

如图所示，该报警器采用多普勒技术，以微波遥测感受移动人体所发出的红外线，并将其转换成电信号输出。
当有人在IC1的监控区内移动时，IC1(2)脚输出0．1Hz～10Hz的电信号(具体频率由人体的移动速度决定)，经电容C2耦合至IC2(3)脚，由IC2a、IC2b两级放大后从IC2(7)脚输出．输出电压经二极管VD1整流和C8滤波后分成两路，一路经IC3a比较放大后．经VD2送至V1的b极；另一路经IC3b缓冲放大后，经VD5也送至V1的b极。当V1的b极电压高于2V时，V1、V2均导通，继电器K动作，其受控电路得电工作。
图中，R10的阻值、C9的容量大小和RP1的动片位置决定继电器的动作灵敏度；RP2、C10起延时作用，改变其参数时，可以改变延时时间。
