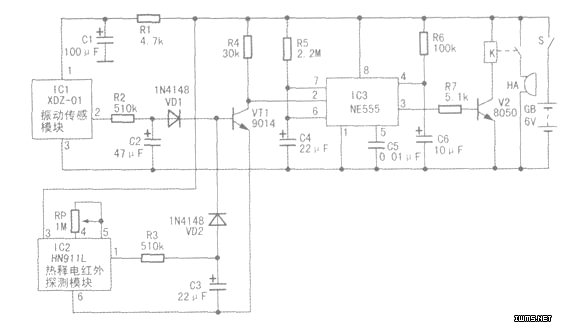

如图所示，该报警器具有振动报警和热释电红外探测报警两种触发方式。振动传感模块IC1、电阻R1、电容C1组成振动检测电路；红外探测模块IC2、电阻R3和电位器RP组成热释电红外传感检测电路；时基集成电路IC3、电阻R5、R6和电容C4-C6组成单稳态触发器。
正常时，IC1(2)脚和IC2(1)脚均输出低电平，VT1截止，单稳态触发器处于稳态，IC3(3)脚输出低电平，V2截止．HA不发声。
只要在10s间隔内连续两次发出响声或发出连续10s的响声，IC1(2)脚就会输出高电平；当有人在设防区内走动时，IC2(1)脚输出高电平。上述两种情况中的任一种均会使VTl导通，单稳态触发器状态翻转，IC3(3)脚由低电平变为高电平，K得电吸合，HA发声。在此期间，c4先经IC3(7)脚内部电路放电，然后由+6V电压经R5给C4充电，当C4两端电压约升至3．6V时，单稳态触发电路恢复为稳态，IC3(3)脚又变为低电平，HA停止发声。
