1553B总线网络存储器设计方案
来源:本站整理  作者:佚名  2011-08-23 14:46:25



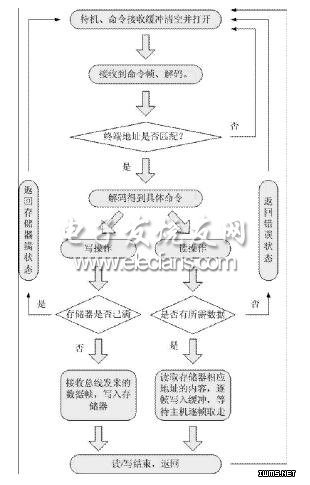

  FPGA内部的工作流程如图3所示。

FPGA内部工作流程
图3 FPGA内部工作流程

  系统平时处于待机状态,当命令帧到来时会引起中断,中断子程即通过aLTEra_avalon_1553B_getframe()解读命令帧的内容,确定是读取还是写入,读取或写入数据的长度,数据的特征作为下次读取的标志,确实无误后,开始读取或写入。

  存储器的管理与其他应用中不同的有两点:在每次写入后,必须将写入的数据作一个标志,以方便以后读取;另外,还要计算剩余存储的容量,在下一次需要写入数据时判断是否可以容纳下本次存储。1553B的主结点在使用完毕数据后也需要提供信号来清空存储以释放资源。

上一页  [1] [2]
