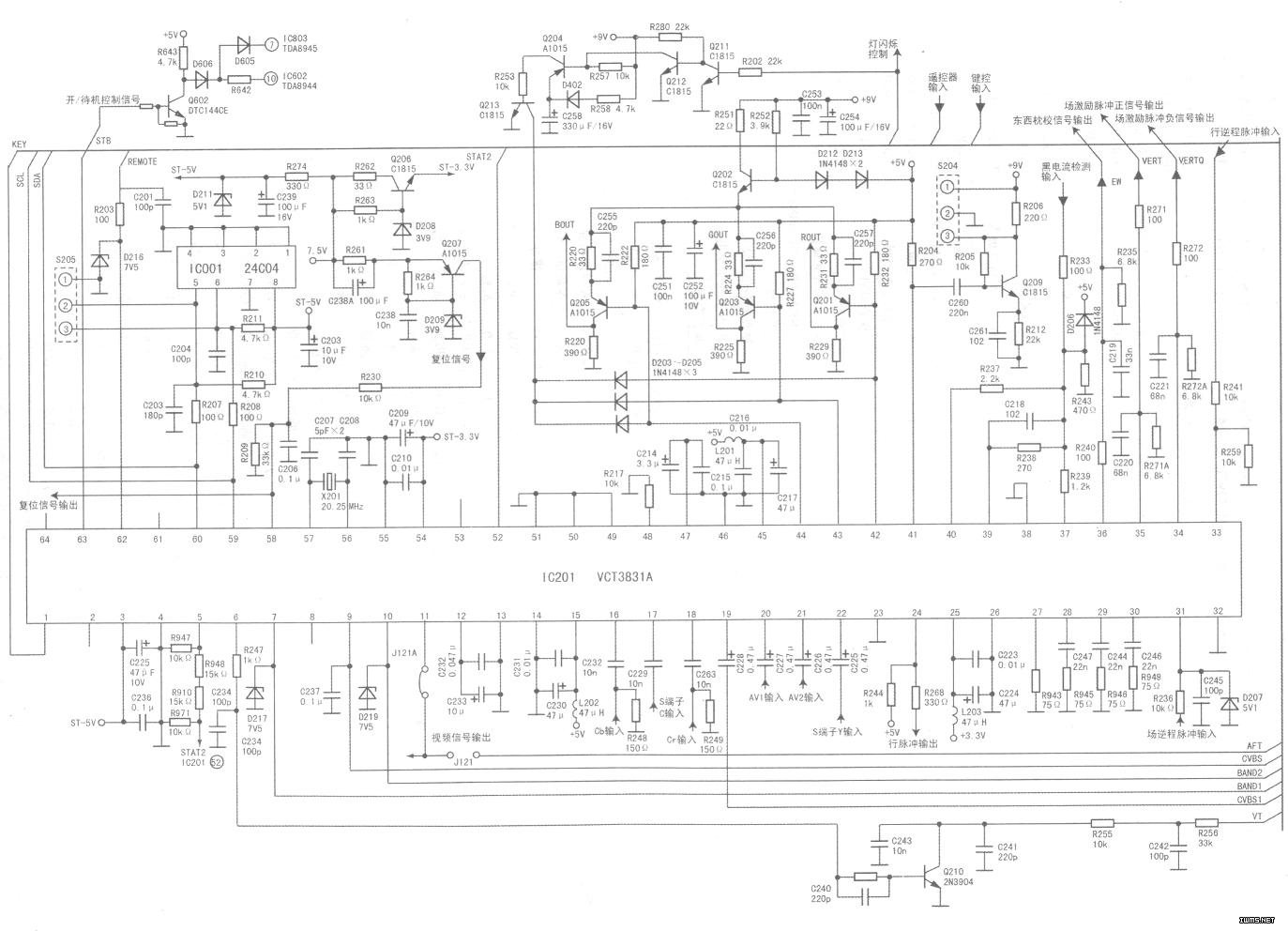

其应电路如上图所示。
工作原理及部分引脚功能
1．微处理器部分
VCT38××芯片由(1)-(10)脚和(54)-(64)脚的内部电路及外围元件构成类似于普通彩电的微处理器．由内置的固定程序实现对彩电的多种控制及多种功能状态的调节。本机型中VCT3831A(IC201)这些脚的功能是：
(1)脚：面板键盘控制信号输入。可对电视机最基本的音量加/减、频道升/降、菜单显示、TV/AV控制、自动搜索等进行手动控制。(2)脚：AVl/AV2控制。当从AVl或AV2或其他端子插入信号后，cPu能按照先AVl，后AV2，再SVHS，最后YUV顺序选取信号。该端子为空脚。
(3)脚：芯片I/0接口5V供电。
(4)脚：I/O接口供电地端。
(5)脚：音频输出1。通过R947、R948、R910、R971分压后接(52)脚。由于本机音频信号是由MSP3415G/MSP3463G单独处理，故所有音频输入、输出脚均接地或空着未用(49)-(51))脚接地，(53)脚空着未用)。
(6)脚：VT(调谐电压)输出。
(7)、(10)脚：高频头波段控制。当(7)脚为高电平、(10)脚为低电平时，工作于L波段；(7)脚为低电平．(10)脚为高电平时，工作于H波段；当两脚均为高电平时，工作于U波段。
(8)脚：制式控制。空脚，未用。
(9)脚：AFT控制信号输入。该脚信号来自中放块IC101(M52760SP)(2)脚，用于精确控制VT端子电压。
(54)脚：MCU电路3．3V供电。
(55)脚：MCU电源地端。
(56)、(57)脚：外接20．25MHz晶振。
(58)脚：复位信号输入(低电平有效)。
(59)、(60)脚：分别为IIC总线的时钟线和数据线。
(61)、(64)脚：空脚。
(62)、(63)脚：分别为遥控信号输入和开/待机控制。开机时，VcT：3831A(63)脚输出高电平；当处于待机状态时，(63)脚输出低电平，使待机指示灯点亮。同时Q211截止，Q212、Q204(PNP管)导通、Q213导通、D203-D205导通、IC201(42)-(44)脚输出的R、G、B基色信号电平大幅降低，Q201、Q203、Q205c极输出的R、G、B基色电平大幅升高。由于预视放管Q201、Q203、Q205均为’PNP管，则预视放管截止，黑屏；同时，(63)脚输出的低电平还使Q602截止，5V电压经R643使D606导通，导致伴音功放块IV602(TDA8944)的静音控制端(10)脚和IC603(TDA8945的静音控制端(7)脚均为高电平，从而实现静噪。
2．亮/色处理及TV/AV视频切换
此部分电路中涉及视频处理的有(11)-(22)脚、(28)-(30)脚、(37)-(40)脚、(42)—(44)脚，其引脚功能见下表
| 脚号 | 功能 | 工作电压(V) | 对地电阻(kΩ) | 脚号 | 功能 | 工作电压(V) | 对地电阻(kΩ) | ||
| 黑笔测 | 红笔测 | 黑笔测 | 红笔测 | ||||||
| 1 | 键盘输入 | 0 | 3.7 | 2.9 | 33 | 行逆程脉冲输入 | O．6 | 7．O | 6.7 |
| 2 | AV控制(空脚，未用) | O | 34 | 场激励脉冲B输出 | 0.9 | 6.9 | 6.5 | ||
| 3 | I／O接口5V供电端 | 4.9 | 8.2 | 6.3 | 35 | 场激励脉冲A输出 | 1 | 6.9 | 65 |
| 4 | I／O接口接地 | 0 | 0 | O | 36 | 东西枕校电压输出 | 2.4 | 6.6 | 6.2 |
| 5 | STAT1 | 2.1 | 6．O | 5.2 | 37 | R、G、B黑电流检测信号输入 | O．3 | 1 | 6 |
| 6 | 调睹电压VT控制 | 1—3 | 18.2 | 7.5 | 38 | 接地 | 0 | O | 0 |
| 7 | 波段控制1(工作于H波段时) | O．1 | 20 | 15.2 | 39 | R、G、B检测并行开关1 | 0 | 0.6 | O．4 |
| 8 | SYS(制式控制，空脚。未用) | 2．O | 40 | R、G、B检测并行开关2 | O | 2.2 | 1.9 | ||
| 9 | AFT(自动频率调整) | 1.5 | 18 | 11.2 | 41 | 速度调制输出 | 4.7 | 1.1 | 1.1 |
| 1() | 波段控制2(工作于H波段时) | 5 | 10.5 | 6.7 | 42 | 红基色信号输出 | 4.5 | 1.O | 0.95 |
| 11 | 视频信号输出 | 1.5 | 13.3 | 8 | 43 | 绿基色信号输出 | 4.5 | 1 | 0.95 |
| 12 | 参考电压 | 2.5 | 0.6 | 0.5 | 44 | 蓝基色信号输出 | 4.5 | 1 | O．95 |
| 13 | 参考电压接地端 | 0 | 0 | 0 | 45 | 后级模拟电路5V供电端 | 4.9 | 0.9 | 0.85 |
| 14 | 前级模拟供电接地 | O | O | 0 | 46 | 后级模拟电路供电接地端 | O | 0 | 0 |
| 15 | 前级模拟8V供电端 | 4.9 | 2.1 | 2 | 47 | R、G、B检测检测参考电压滤波 | 2.3 | 12.6 | 8.O |
| 16 | 色差信号Cb输入 | 1.2 | 15.6 | 11O | 48 | 基准电压设置经10kΩ电阻接地) | 2.5 | 7.9 | 6.7 |
| 17 | S端子色度信号输入 | 1.2 | 15.6 | 11 | 49 | 音频输入3(未用，接地) | O | 0 | O |
| 18 | 色差信号Cr输入或C1信号输入 | 1.2 | 15.5 | 11．O | 50 | 音频输入2(未用，接地) | O | O | 0 |
| 19 | TV解调后视频信号输入 | 1月2日 | 15.6 | 11．O | 51 | 音频输入1(未用，接地) | 0 | 0 | 0 |
| 20 | 外接视频信号AVl输人 | 1.1 | 15.6 | 11．O | 52 | STA12(通过R948、R910接(5)脚) | 2.1 | 6．O | 5.2 |
| 21 | 外接视频信号AV2输入 | 1.1 | 15.6 | 11．O | 53 | 音频输出(未用．空脚) | 2.5 | ||
| 22 | S端子亮度信号输入 | 1.2 | 15.6 | 110 | 54 | MCU电路3．3V电源端 | 3.3 | 21 | 5.2 |
| 23 | 接地(图文电视输入，未用) | O | 0 | 0 | 55 | MCU电路供电接地端 | 0 | O | 0 |
| 24 | 行扫描激励信号输出 | O．4 | 1.2 | 1.1 | 56 | 外接22．25MHz晶振 | 1.6 | 105.2 | 9 |
| 25 | 数字电路供电端 | 33 | 128 | 5.7 | 57 | 外接22．25MHz晶振 | 1.6 | 90．O | 8.5 |
| 26 | 数字电路供电接地端 | O | O | O | 58 | 复位端 | 4.7 | 20.O | 6 |
| 27 | 反馈(未用，通过75Ω电阻接地) | 3 | 0.04 | O．03 | 59 | IIC时钟线 | 3.2 | 9.4 | 5.7 |
| 28 | R基色信号输入(未用，通过22n电容、75Ω电阻接地) | O．3 | 1.67 | 7.1 | 60 | IIC数据线 | 3.5 | 9.4 | 5.5 |
| 29 | G基色信号输入(未用，通过22n电容、75Ω电阻接地) | 0.1 | 1.67 | 7.1 | 61 | 空脚 | 21 | ||
| 30 | B基色信号输入(未用，通过22n电容、75π电阻接地) | 0.1 | 1.67 | 7.1 | 62 | 遥控信号输入 | 33 | 23 | 9.2 |
| 3l | 场逆程脉冲信号输入 | O | 12 | 9.2 | 63 | 开／待机控制 | 4．9／O | 12 | 19．O |
| 32 | 安全电平控制(未用，接地) | 0 | 0 | O | 64 | 音量控制(未用，空脚) | 1.2 | ||
(1)亮、色信号流程
来自高频头的全电视中频信号经Q101预中放及声表面滤波器z101选择后，送入中频放大及音、视频解调集成块Icl01(M52760SP)的(4)、(5)脚，如下图所示。中频图像信号经三级中频放大器进行AGc放大后，送人PLL同步解调器进行检波。在检波时会根据信号的强弱产生高放AGC电压从IC101(3),脚输出，送往高频头(1)脚，以控制高频头内高放级的增益。保证信号的幅度基本不变。
与此同时，Ic101内部的锁相环路还将(4)、(5)脚输入的中频信号与(15)、(16)脚外接的T101压控振荡器产生的38MHz基准信号进行比较，并产生AFT误差电压从(2)脚输出，送人VCT3831A的(9)脚，以便VCT3831A在搜索电台或正常收看时精确定位在最佳调谐点。解调出来的视频信号从IC101的(18)脚输出，经Q104缓冲放大及z104、Z105滤除残余的第二伴音中频信号后，由Q103再一次缓冲放大及阻抗变换后从e极分两路输出：一路作为全电视视频信号(2VBSl对机外输出，但本机未用(因图1中的连接线J121未接)；另一路经C228耦合至IC201(19)脚，被内部的切换开关选择后(工作在1弋，状态下时内部开关选择(19)脚输入的视频信号)进人IC201内部的亮/色分离电路。被分离出的亮度信号经钳位、放大、延时、峰化、黑电平延伸等处理及模/数转换后，送人R、G、B矩阵电路；分离出的色度信号经内部ACC色度放大电路放大、动态梳状滤波器及彩色瞬态改善电路处理后，送人解码器，解码出的色度信号先送入混合器，后经模/数转换电路后也送入R、G、B矩阵电路中，还原成R、G、B基色模拟信号，与外接字符R、G、B基色信号切换选择(本机外接R、G、B基色信号输入端子通过电容、电阻接地，未用)，最后从IC201的(42)一(44)脚输出，又经Q201、Q203、Q205进行预放大后，送人末级视放电路，经放大后送至显像管阴极，最后在荧屏上还原出彩色图像。
提示：Ic201的(37)、(39)、(40)脚为连续阴极电流校正(ccc)电路信号输入端，它根据反馈回的信号电平幅度自动调节(43)-(44)脚输出的基色信号幅度，从而自动校正显像管的暗、亮平衡。
(2)亮度(视频)、色度信号的输入输出

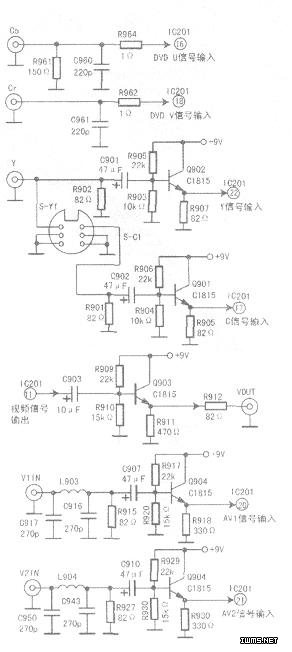

本机没有外接的AV/TV信号切换开关电路，其亮、色信号切换均是在Ic201内部完成，音频信号切换均是在多制式音频处理集成块IC901(MSP3415G/MSP3463G)内部完成。如右图所示，倒相放大后的视频信号从Ic201(11)脚输出送至Q903b极，经Q903缓冲放大后对外输出；外接的视频信号1输入端子输入的视频信号经Q904缓冲放大后，送往IC201(20)脚(AV1输入端子)；外接的视频信号2输入端子输入的视频信号经Q905缓冲放大后，被送往IC201(21)脚(AV2输入端子)；从s端子(或DVD机)输入的亮度信号经Q902放大后，被送往IC201(22)脚，s端子输入的色度信号经Q901放大后，被送往Ic201(17)脚；DVD机送入的U、V(色差)信号被分别送至IC201的(16)脚、(18)脚。上面信号的接人均是在IIC总线控制下完成的。当按下遥控器或电视机面板上的TV/AV键时，IC201内部的输入选择开关依次选择的信号顺序是：机内TV信号、外接的AV1信号、AV2信号、S端子输入信号、DVD端子输入的色差信号。
