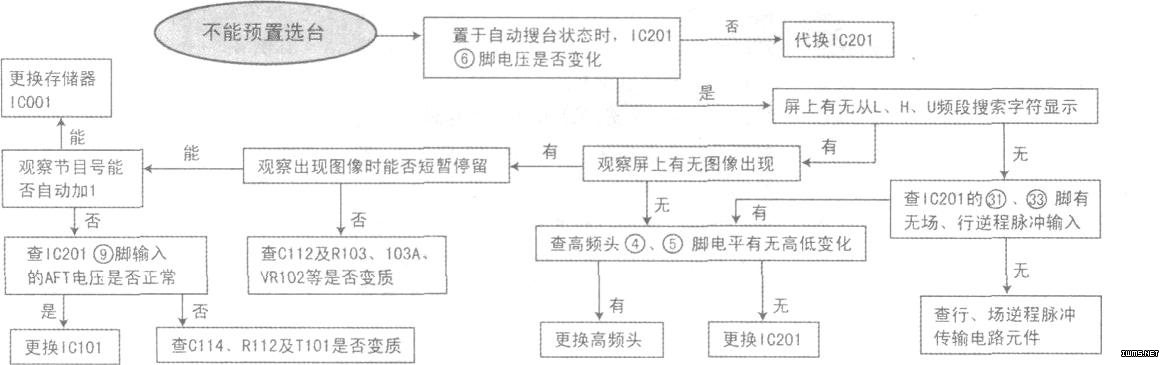

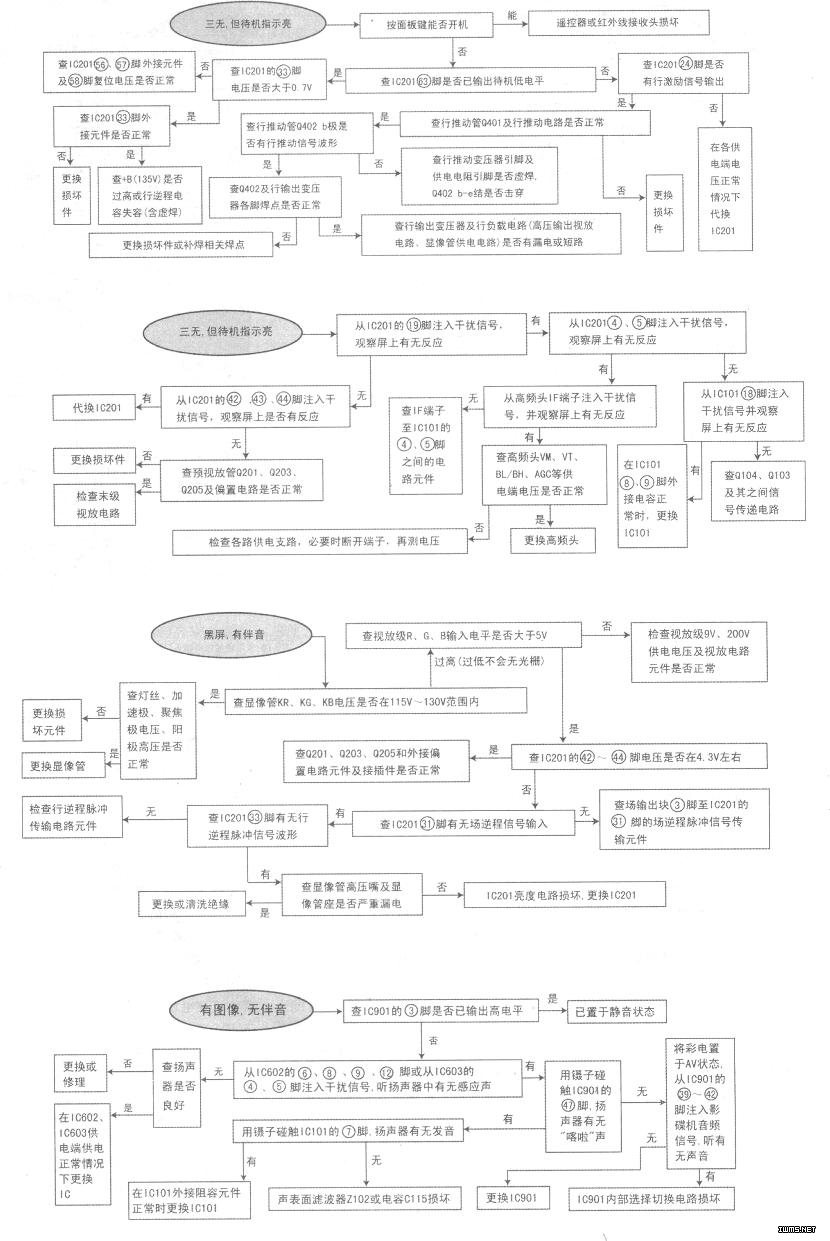

在机器出现故障时，必须对IC101、IC201、IC901的相关供电、时钟中振、复位电压进行检查，即IC101的(14)脚5V；IC201的③、(15)、(45)脚的5v，IC201(25)、(54)脚的3.3V供电电压，(56)、(57)脚的时钟振荡波形及(58)脚的4.7V复位电压；IC901的⑤、⑥、(16)、(46)脚的5V，(33)脚的8v及(20)脚4.8V复位电压。只有在上述电压及时钟振荡波形正常的情况下，下图所示的检修步骤才有意义。
